Новый щит при алюминиевом вводе: разбор схемы с УЗО 40 А

В таком виде рисунок нельзя признать готовой схемой щита: на нём отсутствуют соединения счётчика и реле напряжения, не показаны рабочие нули и защитные проводники. При этом сама идея разделить освещение, розетки и мощные приборы на несколько защищённых линий понятна. Перед покупкой аппаратов нужно превратить набросок в схему с реальными кабелями и параметрами ввода.

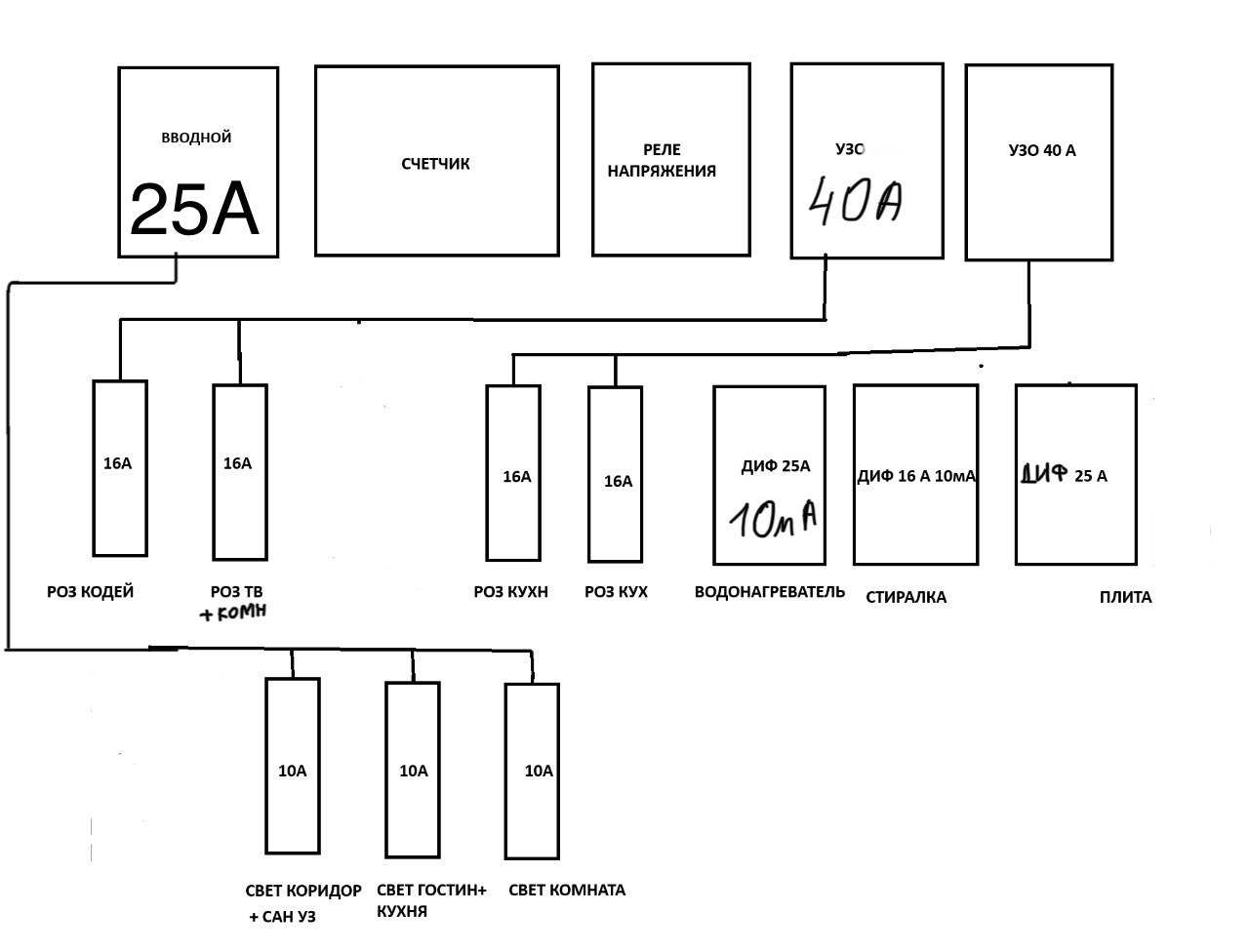

Что видно на вашем рисунке

Указаны ввод 25 А, два УЗО 40 А, розеточные автоматы 16 А, три линии освещения 10 А и отдельные дифавтоматы для водонагревателя, стиральной машины и плиты. УЗО 40 А после ввода 25 А не выглядит ошибкой по одному лишь рабочему току. Но у этих УЗО не подписаны чувствительность в миллиамперах и тип, поэтому оценить дифференциальную защиту невозможно.

Линия к водонагревателю обозначена как дифавтомат 25 А/10 мА. Номинал 25 А допустим только при соответствующем кабеле, соединениях и способе подключения прибора. Если водонагреватель включается через обычную розетку 16 А, назначать ему защиту 25 А без проверки нельзя. По той же причине номинал плиты выбирают по её мощности и отдельной линии, а не копируют со старых автоматов.

Почему «алюминий 4 или 6» нужно уточнить

Разница между 4 и 6 мм² существенна для проверки допустимой нагрузки. Важны также состояние алюминия, длина, прокладка и совместимость новых клемм с этим материалом. Существующие два автомата по 25 А не доказывают право суммарно потреблять 50 А: они могли защищать разные группы, а фактическое ограничение ввода определяется отдельно.

При однофазном вводе 25 А ориентировочная мощность активной нагрузки при 230 В составляет 5,75 кВт. Одновременная работа плиты, нагревателя и стиральной машины может превысить её независимо от количества групповых автоматов. Разделение линий повышает удобство и позволяет правильно защитить кабели, но не увеличивает выделенную мощность квартиры.

Что обязательно добавить в окончательную схему

Нужны последовательность вводного аппарата, учёта и реле напряжения с учётом условий подключения; число полюсов; назначение каждого кабеля; сечения и материалы. За разными УЗО должны быть разделены соответствующие рабочие нули. Защитные PE нельзя заменять рабочими N. В старом доме сначала устанавливают систему питания и фактическое наличие защитной цепи.

Реле напряжения выбирают с учётом допустимого коммутируемого тока и указаний изготовителя; оно не заменяет ни автомат, ни УЗО. Обычное УЗО также не выполняет функцию защиты от перегрузки. Разновидности аппаратов и их функции рассмотрены в руководстве Schneider Electric по дифференциальной защите. Установка дифавтомата уже объединяет несколько функций, поэтому каждое последовательное дублирование защиты должно иметь понятное назначение.

Чувствительность 10 мА на двух отдельных линиях не является автоматически ошибкой, но нужно учитывать нормальные токи утечки приборов и требования их инструкций. Окончательный выбор проверяют измерениями. Для всех групп следует предусмотреть понятные подписи, резерв места и доступность соединений.

Замену счётчика согласуйте с организацией, отвечающей за учёт, до снятия пломб и переделки ввода. Попросите электрика выдать однолинейную схему и перечень кабелей, затем проверить собранный щит и защитные цепи. Исправлять только расположение прямоугольников на вашем рисунке недостаточно: главные неизвестные сейчас находятся в проводке и нулевых соединениях.
