Здравствуйте, имеется трехрежимная светодиодная люстра (теплый-нейтральный-холодный, при каждом включении новый режим, пока не завершится цикл), и имеется двухклавишный выключатель. Подскажите как распределить режимы на две разные клавиши? Например, нейтральный+теплый на одну клавишу, а холодный на другую. С потолка выведены 4 провода: фаза1, ноль, фаза2, земля, от блока питания люстры выведены только два провода: фаза, ноль, как на рисунке.
Обычным переподключением двух потолочных проводов распределить цветовые режимы этой люстры по двум клавишам не получится. На фотографии у блока один сетевой вход L/N. Режим выбирает внутренняя электроника после переключения питания, а отдельного сетевого входа для холодного света на снимке нет.

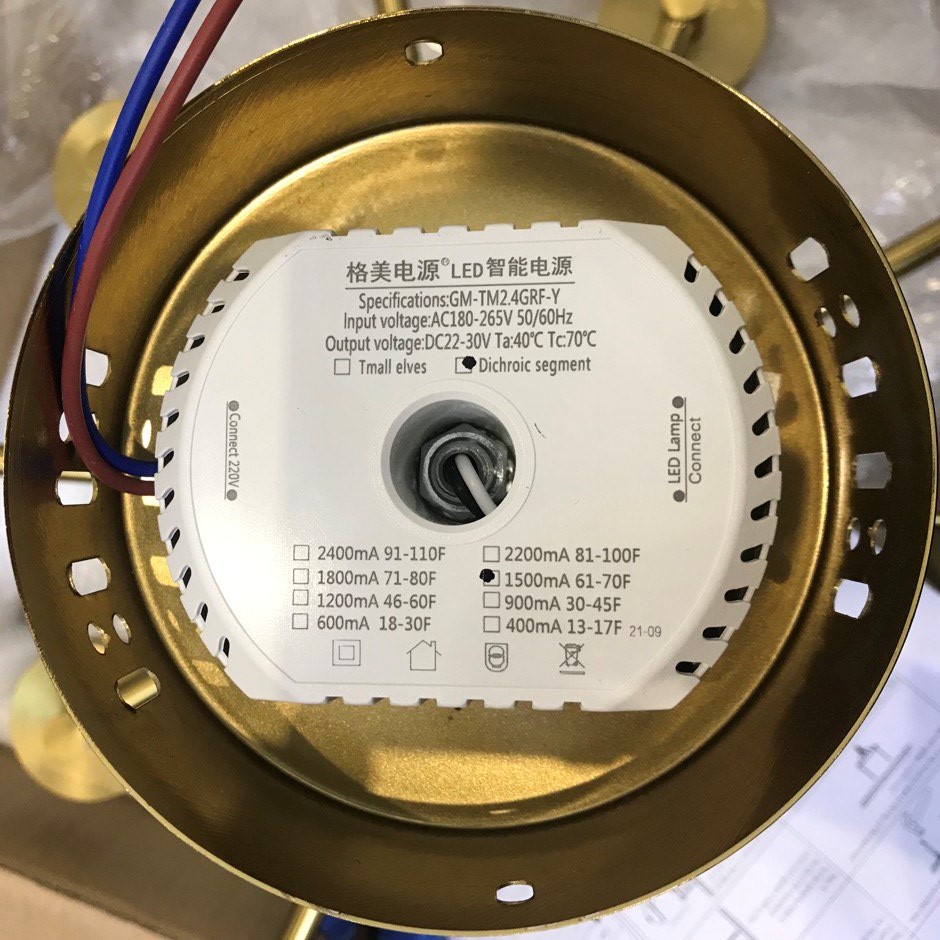

Что видно на вашем блоке
Читается обозначение GM-TM2.4GRF-Y, вход AC 180–265 В, 50/60 Гц и выход DC 22–30 В. На шкале вариантов отмечен ток 1500 мА. Эти надписи характеризуют питание блока и светодиодов, но не означают, что к любому выходному проводу можно подключить вторую клавишу с сетевым напряжением.
Слева указано подключение сети, справа — светодиодной нагрузки. Это разные стороны преобразователя. Подача 230 В на выход для LED способна повредить люстру и создать опасность. Маркировка на корпусе также не раскрывает полностью алгоритм управления и возможность внешнего выбора режима.
Ваши «фаза 1» и «фаза 2» на потолке, вероятно, означают два коммутируемых выхода обычного двухклавишного выключателя. Но это следует подтвердить. Если это действительно разные фазы сети, их объединение особенно опасно. В любом случае соединять оба выхода вместе на одном входе люстры не следует: независимого выбора температуры это не даст.
Почему три режима не равны трём цепям
У многих таких светильников есть тёплая и холодная группы светодиодов, а нейтральный оттенок получается их совместной работой. Поэтому три положения цикла не обязательно соответствуют трём независимым комплектам проводов. Возможны и другие схемы; их нужно устанавливать по документации конкретного модуля.
Даже раздельный доступ к тёплой и холодной группам не обеспечивает желаемую логику «тёплый плюс нейтральный на одной клавише». Для переключения двух состояний одной клавишей всё равно нужен управляющий алгоритм. Питание обеих групп одновременно также должно соответствовать допустимому току и тепловому режиму.
Какие варианты действительно работают
Самый простой вариант — оставить штатный цикл от одной клавиши. Если документация именно вашей люстры подтверждает совместимый пульт или контроллер, можно использовать его. Наличие букв RF в обозначении само по себе недостаточно, чтобы обещать работу с произвольным пультом.
Для другого управления требуется совместимый драйвер с нужными каналами и входами либо светильник, изначально рассчитанный на две клавиши. В качестве примера разделения функций LEDVANCE показывает отдельный многоканальный контроллер для Tunable White. Это объясняет принцип, но система лент 24 В из каталога не является готовой заменой вашего токового блока.
Подбор переделки поручают специалисту с паспортом люстры: проверяются ток, диапазон напряжения, соединение LED-групп и защита корпуса. Двойной квадрат на блоке питания не доказывает класс защиты всей люстры. Потолочный PE используют по документации светильника, а не для второй команды. Неиспользуемый выход выключателя безопасно оконцовывают отдельно при отключённой линии.
