Как переключать приборы 12 В с блока питания на аккумулятор

Такое устройство обычно называют контроллером резервного питания постоянного тока, DC UPS или блоком бесперебойного питания для низковольтной нагрузки. Но поставить только переключатель между вашим БП и аккумулятором недостаточно: сначала нужно согласовать напряжения. У вас приборы на 12 В, а аккумулятор обозначен как 14 В, причём его реальный диапазон при заряде и разряде неизвестен.

Что видно на вашей схеме

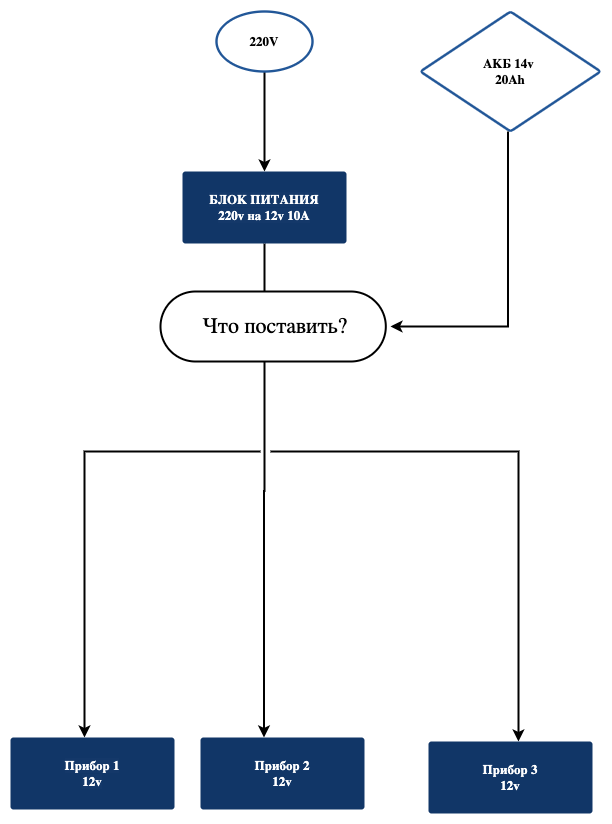

Вы показали БП 12 В 10 А, аккумулятор 14 В 20 А·ч и три параллельных потребителя 12 В. Ток 10 А относится ко всему выходу блока, а не к каждому прибору отдельно. Нужно сложить рабочие токи трёх устройств, учесть их пусковые требования и допустимое время перерыва. Некоторая электроника перезагрузится даже при коротком переключении реле.

Аккумулятор нельзя просто соединить параллельно с выходом БП. Возможны неконтролируемый заряд, обратный ток в блок и подача повышенного напряжения на приборы. Даже если в момент измерения на батарее 14 В, это не сообщает её химию, число элементов и максимально допустимое напряжение зарядки.

Какие функции нужны

Первое — выбор источника с блокировкой нежелательного обратного тока. Это может выполнять электронный узел выбора питания или подходящий DC UPS. Второе — поддержание напряжения в диапазоне, разрешённом приборам. Если они требуют стабилизированные 12 В, питание от меняющего напряжение аккумулятора может потребовать DC/DC-преобразователя, способного работать во всём его диапазоне.

Третье — зарядное устройство и защита батареи. Они должны соответствовать конкретной химии и сборке. Литиевой батарее необходима предусмотренная для неё система контроля; зарядный режим свинцового аккумулятора нельзя переносить на литиевый. Предохранитель и проводники выбирают по допустимому току и условиям установки, учитывая большую энергию короткого замыкания АКБ.

Что купить после уточнения параметров

Существуют готовые источники со встроенной функцией резерва, например семейство, описанное в документации MEAN WELL DRC-60. Этот пример показывает нужный класс оборудования, но не является подбором: его мощность и выходные напряжения нельзя автоматически считать подходящими для ваших трёх приборов и батареи.

Для выбора сообщите модели потребителей, их допустимый диапазон питания, суммарный и пусковой ток, тип АКБ, параметры её заряда и требуемое время автономии. Если сохранится отдельный БП 12 В 10 А, нужно проверить совместимость выбранного контроллера именно с таким входом; некоторые готовые модули требуют другого питающего напряжения для заряда батареи.

Практически ищите комплектное резервное питание с подходящим аккумулятором и стабилизированным выходом, а не деталь под названием «диод» или «реле». Они могут входить в устройство, но по отдельности не решают заряд, защиту и несовпадение 12 и 14 В.
