У меня на даче из выгребной ямы надо периодически (примерно раз в месяц) откачивать только воду в пожарный пруд на расстояние, примерно, 50 метров. Дренажный насос поднимает воду из ямы, но не может отвести её на 50 м. В помощь этому насосу я подключаю центробежный насос и они вместе отлично работают.
Дренажный насос отключается автоматически с помощью попловкого выключателя, а второй, центробежный насос продолжает, в холостую, работать, пока я его не отключу.
Знаю, что существует реле, который может отключать электроприбор по второму контуру, если в первом контуре прекратилась электоэнергия.
Посоветуйте, пожалуйся, нужное в моём случае реле. Как мне искать его в интернете? Может пришлёте ссылку?
Заранее – Очень Вам благодарен!

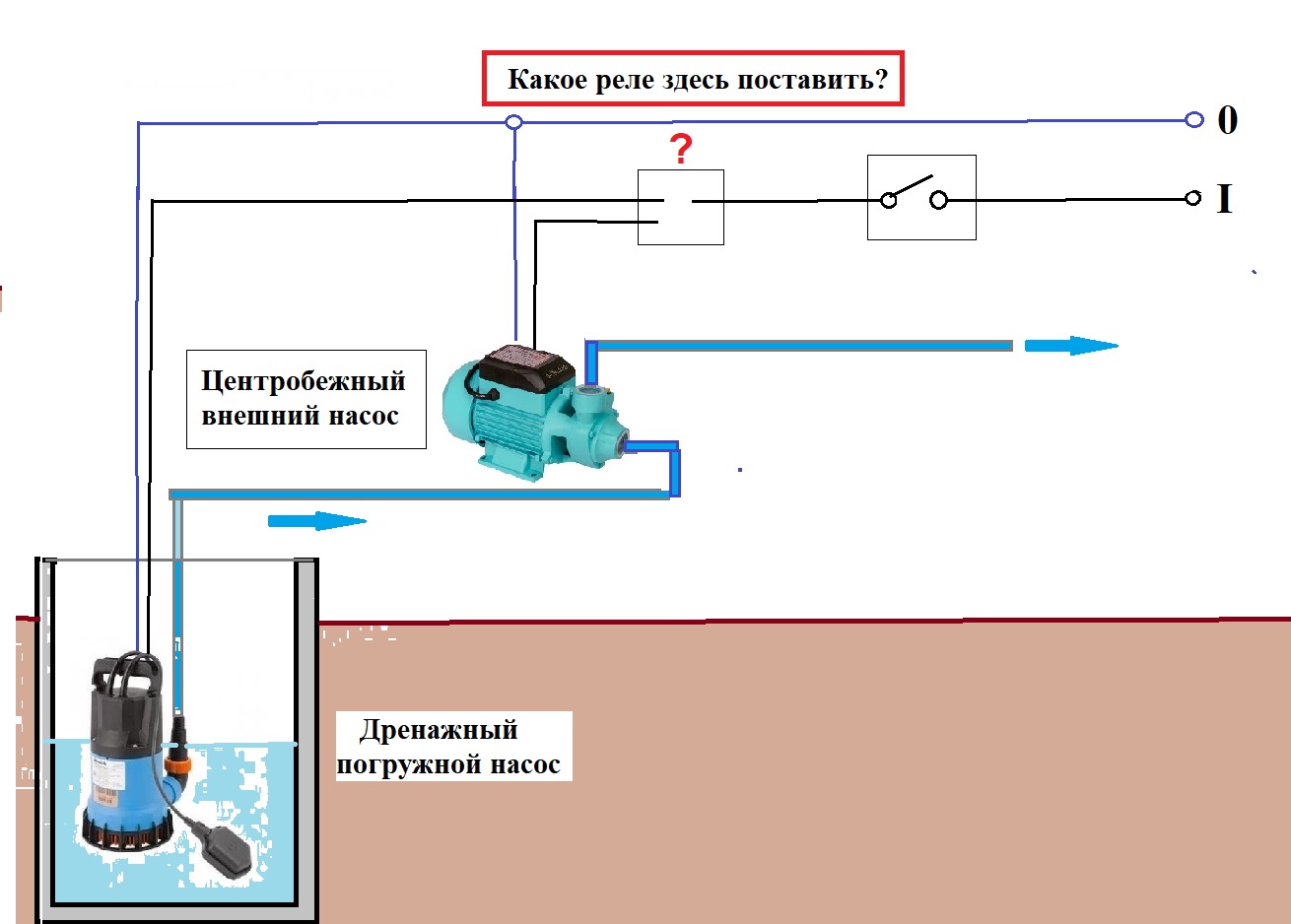

Для наглядности – прилагаю схему.
Для вашей электрической задачи ищите «реле контроля тока насоса» или контроллер совместной работы насосов. Если поплавковый выключатель находится в цепи внутри дренажного насоса, напряжение на его питающем кабеле может оставаться и после остановки. Поэтому обычное реле, следящее только за наличием напряжения на розетке первого насоса, задачу не решит.
Почему важно контролировать правильный сигнал
На приложенной схеме оба насоса получают питание от общей линии, а нужное устройство показано перед ответвлением. Когда внутренний поплавок размыкает цепь двигателя, питание до этой точки не исчезает. Однако рабочий ток первого насоса прекращается — это и может служить сигналом для отключения второго.
Реле тока с подходящей логикой снимает разрешение с контактора второго насоса, когда ток первой ветви падает ниже установленного порога. Порог и задержки выбирают по реальному режиму, чтобы не получить ложные переключения при пуске. Измеряться должна именно ветвь первого насоса: общий ток двух насосов может сохранять ошибочное разрешение.
Пример класса устройств — РКТ-1-15 AC производителя «Меандр». Это ссылка для понимания назначения, а не готовый выбор для ваших насосов. Диапазон измерения, схема включения и возможности выходного контакта должны соответствовать фактическим токам.
Почему реле не стоит выбирать только по ваттам
Нужны модели и токи обоих насосов, напряжение питания, пусковой режим и условия установки. Выход небольшого реле может быть рассчитан преимущественно на управление катушкой контактора, а не на непосредственную коммутацию двигателя. Допустимая активная нагрузка контактов не равна допустимой двигательной.
Другой вариант — отдельный общий контроллер уровня, который управляет обоими насосами по заданной последовательности. Он может быть удобнее, если требуется задержка заполнения второго насоса или запрет повторного пуска. Вскрывать герметичный дренажный насос и переделывать штатный поплавок ради сигнала не следует.
Нужна самостоятельная защита от сухого хода
Наличие тока первого двигателя не гарантирует подачи воды: возможны засор, повреждение гидравлики или нарушение поступления жидкости. Поэтому контроль тока как признак «включён» не заменяет проверку потока, уровня или иную предусмотренную защиту центробежного насоса.
Следует также проверить гидравлическую совместимость двух последовательных насосов и их пригодность для этой жидкости. Расстояние 50 м само по себе не задаёт необходимый напор: важны высота подъёма, диаметр и сопротивление труб, расход. Иногда один правильно выбранный насос упрощает систему, но для этого нужны характеристики трассы.
Что ещё важно в вашем случае
Вода из выгребной ямы не становится безопасной для сброса в пожарный пруд только потому, что откачивается без видимых твёрдых частиц. До автоматизации такого сброса необходимо отдельно установить допустимый способ удаления стоков с владельцем водоёма и ответственными службами. Описанная электрическая логика применима и к законной перекачке чистой воды.
Щит управления, кабели и защиты выбирают для влажной наружной среды, с необходимой дифференциальной защитой и PE. Монтаж и проверку логики поручите электрику: после остановки первого насоса второй должен гарантированно получить команду остановки, а при потере питания система не должна запускаться в непредусмотренном состоянии.
