Где поставить реле напряжения в щите с двумя автоматами

Обычно реле напряжения, защищающее всю квартиру, размещают в её распределительном щите после прибора учёта и предусмотренной вводной защиты, перед защищаемыми группами. Но по вашему фото нельзя указать конкретную клемму подключения: видны два однополюсных аппарата и часть счётчика, а проводники и их назначения скрыты.

Чего не показывает фотография

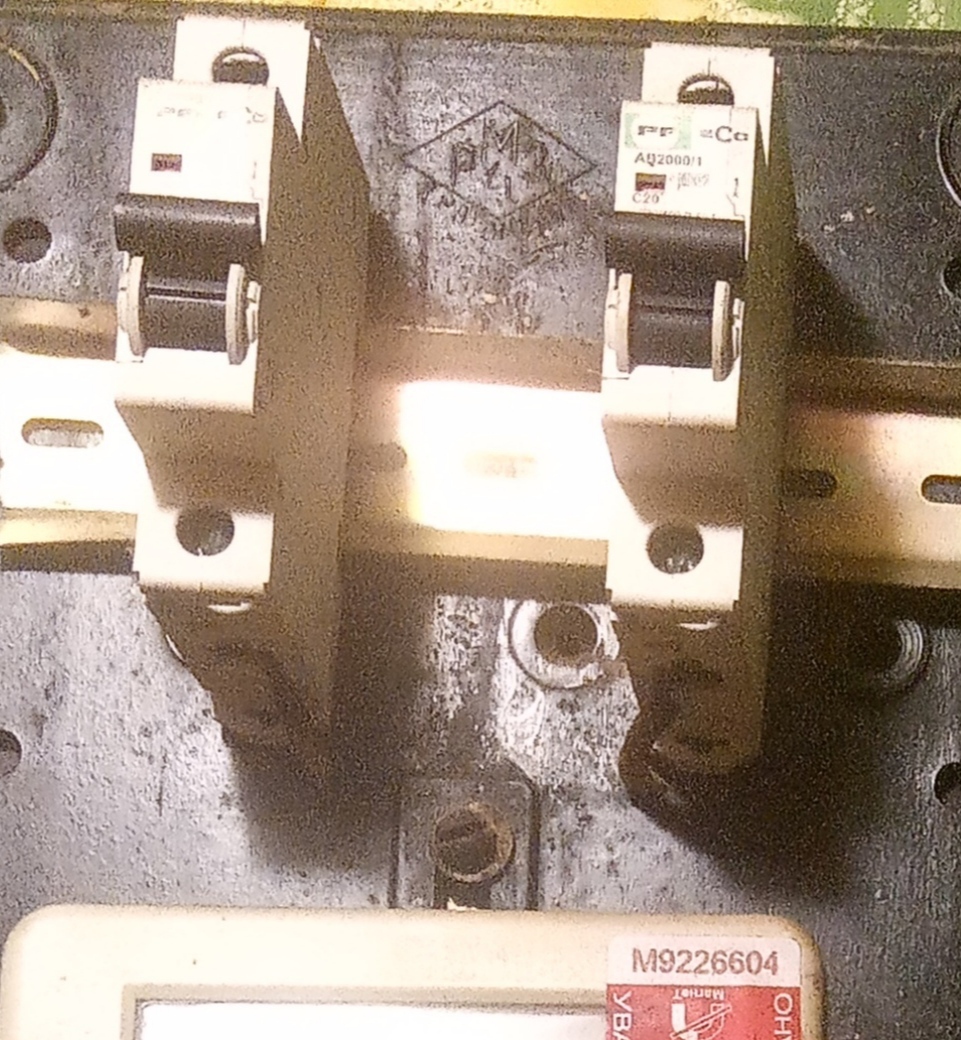

На правом аппарате различима маркировка C20. Маркировка слева читается недостаточно уверенно. Неизвестно, являются ли они двумя групповыми автоматами, элементами ввода или частью старой схемы. Их положение рядом не доказывает, что один установлен в фазе, а другой в нейтрали.

Также не видны нейтральная и защитная шины, сечение проводов, другие аппараты и границы опломбированной части. Поэтому перестановка проводов по положению рычагов или цветам на такой фотографии опасна. Сначала электрик должен восстановить фактическую схему.

Если действительно обнаружатся два независимых однополюсных аппарата в фазном и рабочем нейтральном проводниках одной цепи, это требует отдельной оценки и корректировки по принятой системе питания. Для PEN действуют особые требования непрерывности; считать его обычным отключаемым нулём нельзя.

Что делает реле напряжения

Реле отслеживает напряжение и отключает нагрузку, когда оно выходит за установленные пределы. После нормализации оно обычно возвращает питание с заданной задержкой. Оно не поднимает пониженное напряжение и не снижает повышенное в рабочем режиме, как стабилизатор.

Такой принцип и параметры конкретного исполнения приведены, например, в паспорте УЗМ-51МТ производителя «Меандр». Это пример документации, а не рекомендация установить именно эту модель в ваш щит. У другой модели могут отличаться направления подключения, нейтральные клеммы и условия защиты.

Как выбирают ток и место подключения

Для общей защиты через силовые контакты реле проходит ток всех защищаемых групп. Складывать или копировать цифру C20 с видимого автомата недостаточно: нужно знать вводной номинал и реальную схему. Если ток нагрузки превышает возможности встроенных контактов или режим требует иной коммутации, используют подходящий контактор под управлением реле.

Реле должно иметь согласованную защиту от сверхтока. Оно не заменяет автомат, УЗО и защитный проводник. При установке только на одну линию остальные линии сохраняют свою прежнюю защиту и не получают автоматически контроль напряжения.

Нейтраль для измерительной цепи берут из правильной точки схемы. Нельзя объединять нейтрали разных дифференциальных групп или использовать PE вместо N. Конкретные клеммы определяются паспортом выбранного аппарата и существующей разводкой.

Как подготовить установку

Попросите электрика определить ввод и группы, проверить свободное место в закрытом корпусе, состояние соединений и возможность безопасного отключения перед монтажом. Если затрагивается опломбированный узел, работы согласуют с ответственной организацией; самостоятельно вскрывать пломбы не нужно.

После монтажа задают пороги и задержку с учётом подключённой техники, проверяют работу и подписывают аппарат. Если проблема вызвана неисправной нейтралью или подгоревшим контактом, сначала устраняют этот дефект. Добавление реле может ограничить последствия, но не превращает неисправную проводку в исправную.
