Ошибки на схеме щита частного дома: УЗО, нулевые шины и автоматы

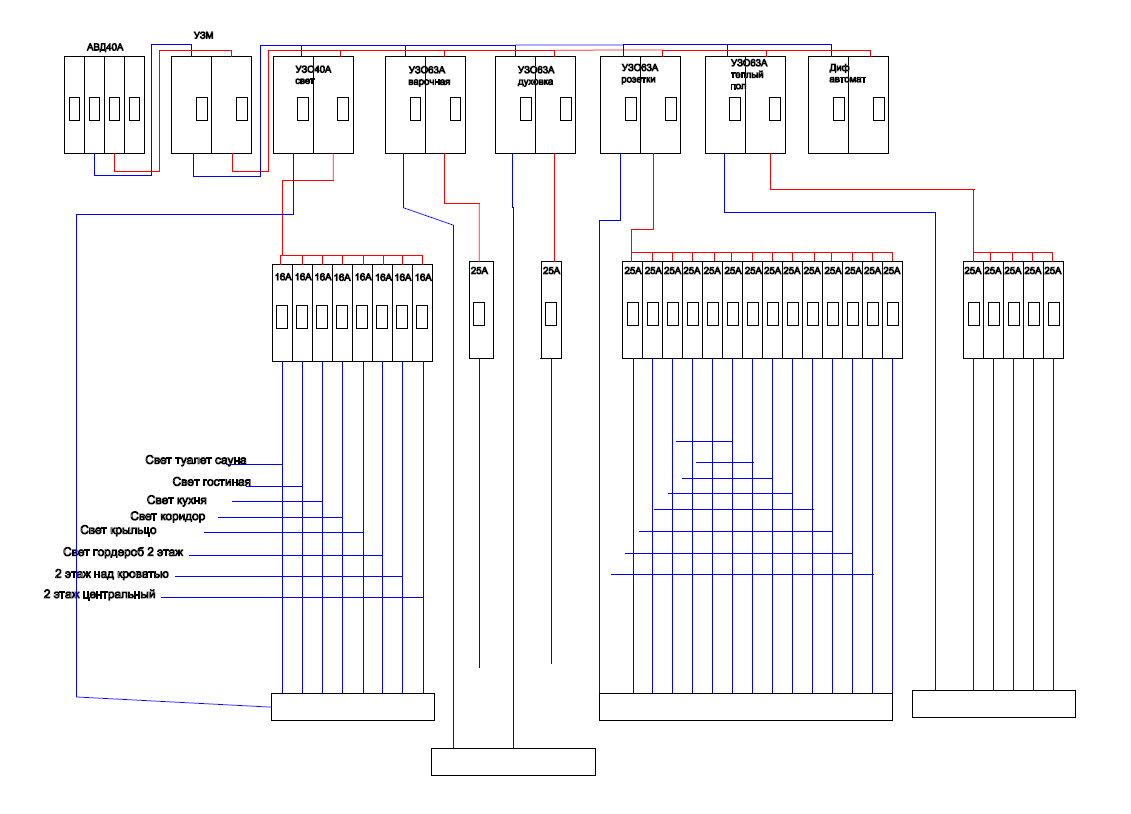

Считать приложенную схему правильной пока нельзя. Самое заметное замечание: синие проводники от УЗО варочной панели и духовки уходят к одному нижнему прямоугольнику. Если это общая рабочая нулевая шина, такое объединение нужно убрать. Кроме того, на розеточных линиях нарисованы автоматы 25 А, а сечения кабелей и номиналы розеток не указаны. Одних надписей «УЗО 40 А» и «УЗО 63 А» для проверки защиты недостаточно.

Нули после разных УЗО должны оставаться раздельными

Каждая нагрузка должна возвращать рабочий ток через то же УЗО, через которое получает фазу. Поэтому после отдельных УЗО для варочной панели и духовки требуются отдельные N-проводники и, если нужны, отдельные N-шины. Общая входная нейтраль перед аппаратами и общая выходная шина после них — разные вещи. Во втором случае токи могут распределяться между аппаратами и вызывать отключения.

Защитные проводники PE на рисунке вообще не показаны. Это не позволяет оценить защиту корпусов. PE не пропускают через УЗО и не используют вместо рабочего нуля. После предусмотренного проектом разделения PEN повторно соединять N с PE нельзя; принцип описан в руководстве Schneider Electric по защитным проводникам. Условия самого разделения зависят от системы питания дома.

Что означают 40 и 63 А на УЗО

Это допустимый рабочий ток аппарата, а не ток утечки, при котором он отключается. Для оценки нужны также IΔn в миллиамперах, тип устройства и маркировка конкретной модели. Обычное УЗО не защищает себя от перегрузки: эту задачу решают согласованные автоматы или предохранители. Schneider Electric поясняет выбор номинального тока УЗО с учётом защищающего автомата и питаемых цепей.

Если реальный ввод действительно ограничен автоматом 40 А, аппараты 63 А ниже по цепи сами по себе не увеличивают доступную мощность. Но верхний четырёхмодульный аппарат обозначен не вполне однозначно, а число фаз на рисунке не раскрыто. Поэтому заключение «все УЗО защищены вводным 40 А» требует проверки реальной схемы, полюсов и паспортных условий координации.

Почему автоматы групп нужно пересчитать

Для обычных розеток с маркировкой 16 А автомат 25 А нельзя принимать как универсальное решение. Нужно проверить всю линию: кабель, соединения, способ прокладки и допустимый ток установленной арматуры. Аналогично 16 А на освещение не подтверждаются одним назначением линии. Критерий выбора защиты проводника связывает расчётную нагрузку, номинал автомата и допустимый ток кабеля.

Для следующей версии проекта подпишите сечения и длины, мощности панели, духовки и тёплого пола, номиналы розеток, систему заземления и характеристики ввода. Добавьте PE, номера отдельных N-шин и полную маркировку УЗО. Электрику тогда можно будет проверить каждую цепь, а после монтажа подтвердить результат измерениями. До этих уточнений покупать комплект аппаратов и собирать щит по рисунку преждевременно.
