Снял розетку электроплиты. В ней три провода одного цвета, без заводской маркировке. На одном проводе маркером нарисована одна полоска (или размазанная точка), на втором две полоски (размазанных точки), на третье маркировки нет. Прошерстил весь интернет, информации о подобной маркировке не нашел. Приборов для самостоятельно определения фазы/ноля/земли не имею, очень прошу помочь разобраться что означает данная маркировка.
Одна полоска, две полоски и отсутствие метки не имеют универсальной расшифровки «фаза — ноль — земля». Скорее всего, это индивидуальные отметки монтажника, но их смысл неизвестен. Назначить провода по этим отметкам нельзя, особенно для мощного прибора с металлическим корпусом.

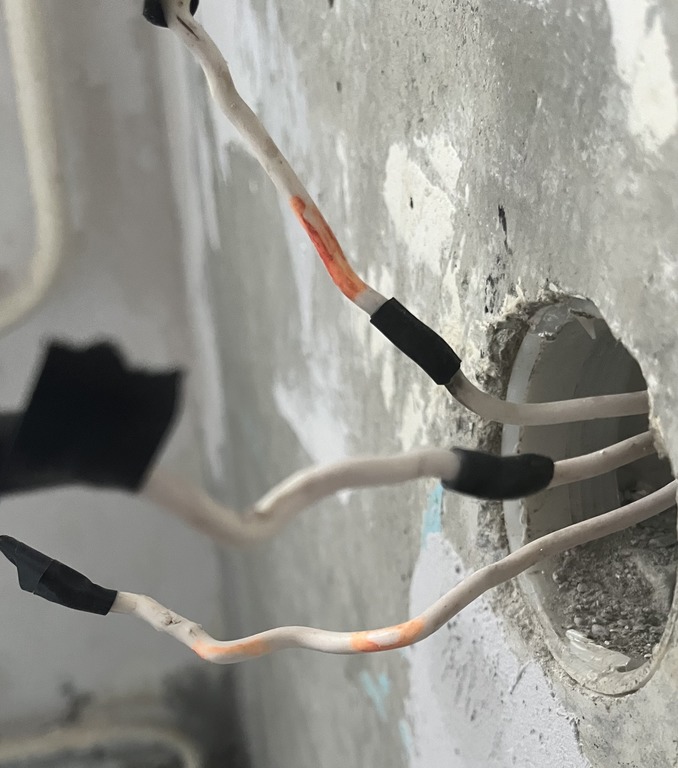

Что показывает фотография
На фото видны три жилы с одинаковой светлой изоляцией, нанесёнными оранжевыми отметками и чёрной изоляцией на концах. Но снимок не показывает, куда жилы подключены в щите, какое напряжение между ними и существует ли исправный защитный проводник. Нельзя считать немаркированную жилу автоматически PE, а жилу с двумя полосками — нейтралью.
Стандартная идентификация проводников описывает определённые цвета и обозначения; обзор есть в руководстве Schneider по кабелям и маркировке. Самодельные точки не становятся стандартом лишь потому, что нанесены на все жилы. Более того, даже обычные цвета в старой или переделанной проводке требуют проверки.
Почему одной индикаторной отвёртки недостаточно
Отвёртка иногда помогает обнаружить фазный потенциал, но не различает надёжно рабочую нейтраль и защитный проводник. Околонулевое напряжение между двумя жилами тоже не доказывает, какая из них PE: в питающей системе они могут иметь близкие потенциалы. Нужна проверка их назначения и соединений на обоих концах.
Ошибка может привести к подаче напряжения на корпус плиты либо к протеканию рабочего тока по защитной цепи. Поэтому отсутствие приборов здесь означает необходимость пригласить электрика, а не выбрать наиболее популярную расшифровку из интернета. Не проверяйте провода прикосновением, искрой, лампой на корпус или соединением с трубой.
Как получить однозначный результат
Оставьте линию плиты отключённой и исключите случайное включение. Открытые жилы не должны быть доступны людям; их безопасное изолирование выполняют после подтверждения отсутствия напряжения. Не восстанавливайте розетку по памяти, если первоначальное расположение проводов не зафиксировано.
Специалист определит питающий автомат и трассу, безопасно отключит цепь, проверит непрерывность и фактические подключения, а затем выполнит необходимые измерения. Он должен установить не только название жил, но и исправность защитной цепи, соответствие сечения и аппарата нагрузке плиты. Измерения под напряжением выполняют подходящими средствами и методикой.
После идентификации на доступных концах наносят понятную стойкую маркировку и фиксируют схему. Подключение самой плиты дополнительно сверяют с её шильдиком и схемой клеммника: однофазные и многофазные варианты могут требовать разных перемычек. Схема розетки также должна соответствовать вилке.
Таким образом, по вашему фото можно подтвердить наличие неясных меток, но нельзя подтвердить их электрическое значение. Надёжный следующий шаг — проверка линии на месте. До неё подключать плиту к одной из предполагаемых комбинаций нельзя.
