Как прочитать схему подключения двигателя ДСМ-3М на повреждённом шильдике

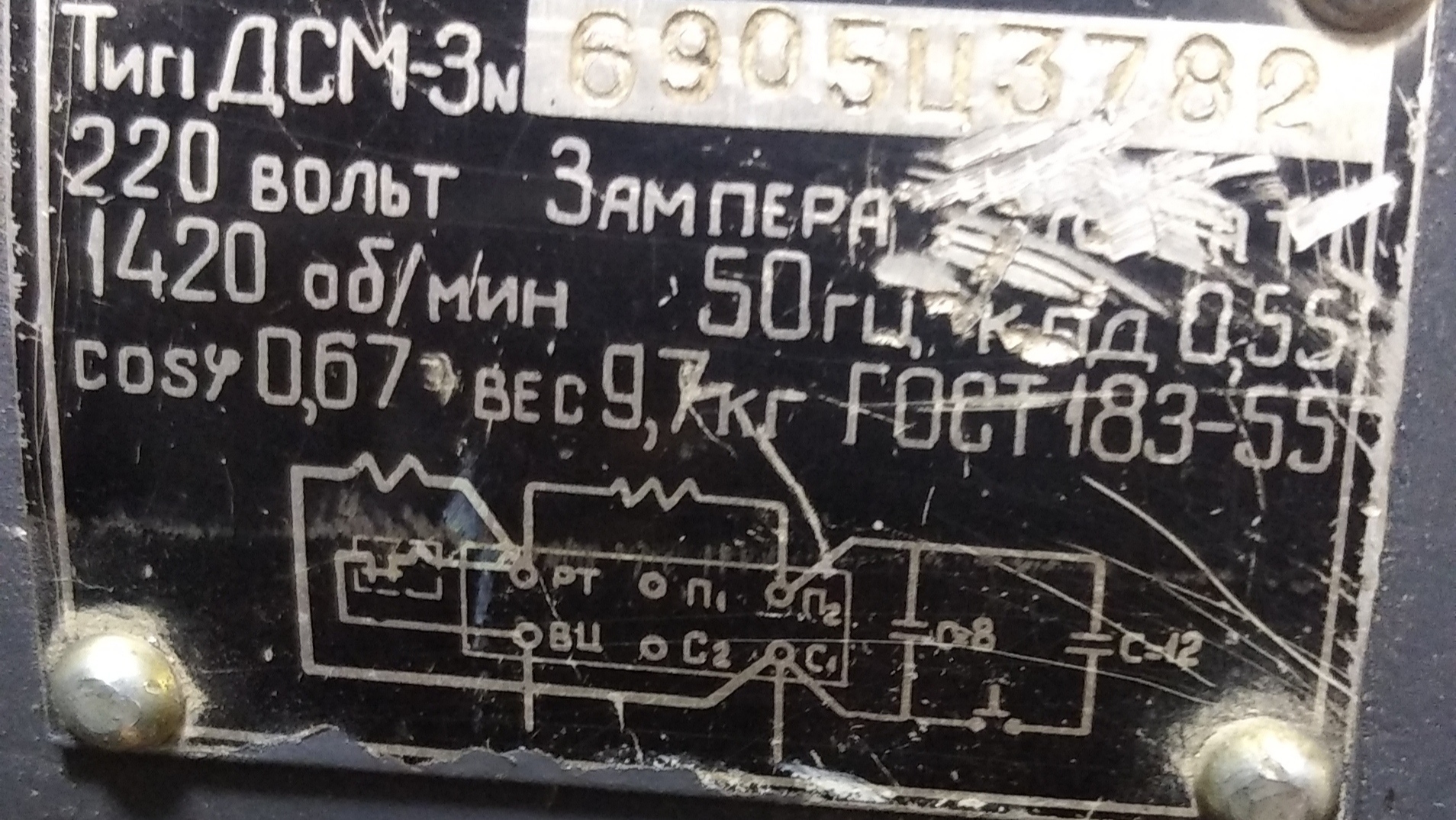

На фотографии показан шильдик двигателя с обозначением, читающимся как ДСМ-3М. Видны 220 В, 3 А, 50 Гц и 1420 об/мин, а внизу — схема с обмотками и конденсаторами. Но по этому повреждённому изображению безопасно назначить конкретные перемычки и точки подключения сети нельзя: не показана реальная клеммная колодка, часть линий и надписей перекрыта царапинами.

Что действительно можно прочитать

Указанные на табличке 220 В относятся к номинальному питанию двигателя; надпись 3 А — к току. Число 1420 об/мин соответствует рабочей частоте вращения, а не частоте электросети. Значение cos φ 0,67 описывает коэффициент мощности. Надпись «КПД 0,55» нельзя принимать за мощность 0,55 кВт: это разные параметры, а участок с мощностью на снимке повреждён.

Схема содержит конденсаторные элементы и контакт в одной из ветвей. Это не основание применять обычную схему «звезда/треугольник» для трёхфазного двигателя. Здесь требуется восстановить именно штатную схему данного исполнения, включая пусковые и защитные элементы. Количество наружных выводов само по себе не определяет способ питания.

Почему нельзя подключиться по положению кружков

Кружки на схеме обозначают точки соединения, но их расположение на рисунке не обязано повторять расположение винтов в коробке. На старом двигателе могли менять колодку, выводы, обмотки и пусковой узел. Цвет проводов тоже не является достаточным доказательством их назначения, особенно после ремонта.

Электрику нужны общий вид двигателя, открытая только при безопасном отключении клеммная коробка, читаемые обозначения всех выводов и сведения о внешних конденсаторах. Если есть отдельный пускатель или коробка управления, её учитывают вместе с мотором. Без этих данных невозможно установить, какие элементы схемы уже находятся внутри, а какие предстоит подключать снаружи.

Что проверяют у старого двигателя

До включения проверяют состояние изоляции относительно корпуса, целостность обмоток, свободное вращение вала, подшипники и пусковые контакты. Измерение сопротивления обмоток может помочь различить цепи, но не заменяет их полной идентификации и проверки изоляции. Конденсаторы предварительно безопасно разряжают и проверяют; они могут удерживать заряд после отключения.

Рабочие и пусковые конденсаторы отличаются допустимым режимом. Нельзя назначать ёмкость только по приблизительной мощности или постоянно оставлять пусковой элемент включённым. Сохранившаяся схема должна быть подтверждена паспортом либо обследованием специалиста по электродвигателям. Назначение конденсаторов в однофазном приводе объясняет материал Schneider Electric; это общая справка, а не паспорт ДСМ-3М.

Что требуется для окончательной схемы

Нужны читаемые маркировки колодки, число выведенных проводов, параметры и количество конденсаторов, наличие пускового устройства и сведения о прежнем ремонте. После восстановления схемы подбирают защиту по фактическим паспортным данным, обеспечивают защитное соединение металлического корпуса и закрывают токоведущие части.

Пробный запуск проводят с закреплённым двигателем и безопасным ограждением вращающихся деталей, контролируя ток и пуск. Подавать 220 В на случайную пару выводов или обходить неизвестный контакт нельзя: такая попытка может повредить обмотку. По присланному фото можно уверенно прочитать несколько характеристик, но точная монтажная схема требует перечисленных данных.
