Здравствуйте, я электрослесарь, но опыта и знаний на нуле.
Нужна консультация.
С недавних пор у нас стали плавиться провода в вводные автоматы. Провода идут от столба, проводка алюминиевая (35). ЖЭКа у нас нету, всё на балансе жильцов. Электрики которые приходили, одно название-).
Под напряжением работать не буду, запрошу отключение дома. Подготавливаюсь, нужна консультация правильно ли делаю.
1. Запросить отключение дома от электричества на час или два.
2. Купить автомат вводной трёх фазный на 100 ампер(или надо как стоит по раздельному модулю???)
3. Три гильзы алюминиевых на 35(или медных лужёных можно???)
Мои действия как отключат

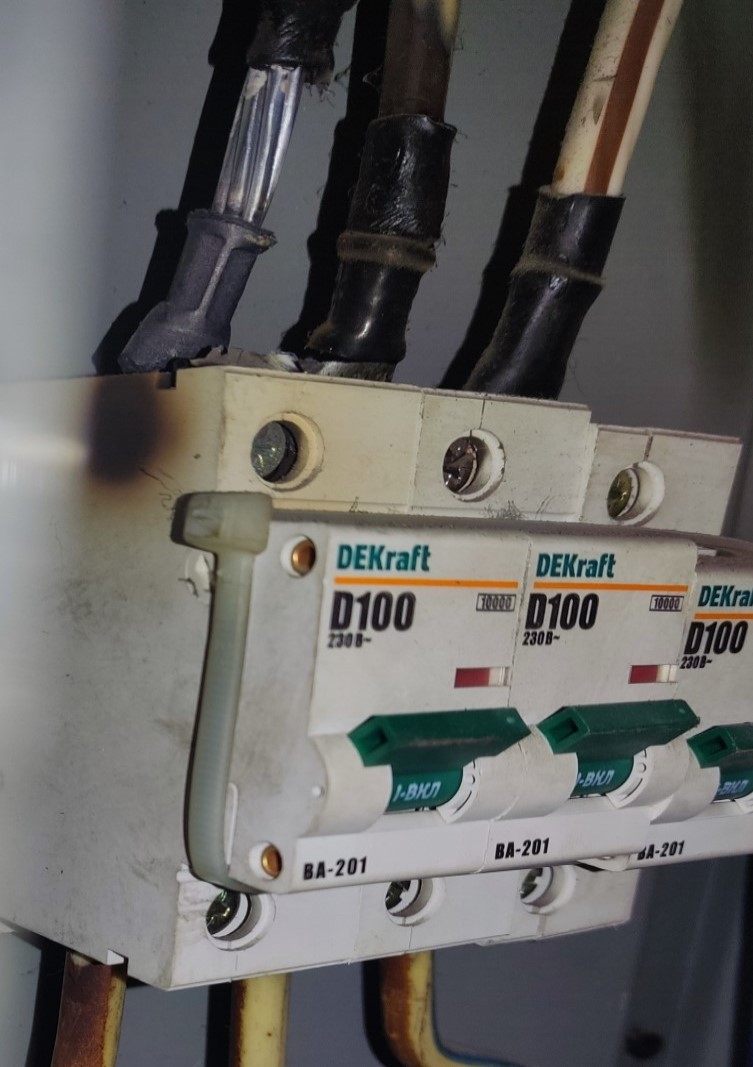

План начать со снятия напряжения правильный, но покупать заранее «такой же автомат на 100 А» и три гильзы пока рано. На фотографии видны повреждения изоляции возле верхних клемм и маркировка D100. Это уже повод для срочного обследования общего ввода. Замена аппарата без установления причины может привести к повторному перегреву.
Что требуется выяснить до ремонта
Нужно измерить нагрузки фаз, проверить соответствие защиты кабелю и условиям питания, а также состояние соединений. Локальный нагрев возле клеммы возможен при повышенном переходном сопротивлении, несовместимом оконцевании, ослаблении контакта или повреждении самого аппарата. Перегрузка тоже возможна. По фото различить эти причины окончательно нельзя.
Указанные 35 мм² и 100 А не образуют автоматически допустимую пару. Важны точная марка кабеля, число нагруженных жил, прокладка, температура и состояние после перегрева. Характеристика D требует отдельной проверки условий отключения при коротком замыкании; сохранять её только потому, что она стояла раньше, нельзя.
Ввод питает несколько квартир, поэтому нужен ответственный специалист, обследование всей схемы и согласованное решение жильцов и организации, управляющей отключением. Личный опыт электрослесаря не заменяет проектных данных и измерений общего ввода. Ограничение времени «час или два» не должно вынуждать оставить повреждённый участок ради быстрого восстановления питания.
Гильза и наконечник — не одно и то же
Гильза предназначена для соединения проводников, а оконцевание для клеммы выбирают по конструкции конкретного зажима. Не любая трубка, обжатая на жиле, разрешена внутри автомата. Нужно подтвердить допустимый материал проводника, форму окончания, диапазон сечений и технологию монтажа по документации аппарата и соединителя.
Обычная медная лужёная гильза не становится универсальной для алюминия только из-за слоя олова. Для перехода между материалами существуют специальные изделия: КЭАЗ отдельно выпускает алюмомедные наконечники. Но и их нельзя назначить по фото: форма контактной части должна подходить к выбранному аппарату.
Опрессовка требует совместимого инструмента и матриц. Обгоревшую изоляцию нельзя считать восстановленной после наматывания ленты поверх повреждённого соединения. Объём замены определяют после осмотра кабеля, контактов и корпуса аппарата на всю глубину повреждения.
Один трёхполюсный или три отдельных
Число полюсов и совместность отключения определяют по схеме ввода, распределению фаз и системе нейтрали. Три видимых модуля на фото ещё не показывают устройство всей защиты. Рабочую нейтраль и тем более PEN нельзя произвольно включать в коммутацию по аналогии с фазами.
Сначала подготовьте однолинейную схему, перечень проверенных нагрузок и ремонтную спецификацию. При отключении должны быть исключены обратное питание и ошибочное включение, а отсутствие напряжения подтверждено на месте работ. После ремонта нужны приёмочные проверки и контроль соединений под нагрузкой. Без этого совет «поставьте трёхфазный 100 А и алюминиевые гильзы» был бы необоснованным.
