подключил в схвою схему електроснабжения квартиры переключатель питания 1-0 -2(для возможности подсоединения инвертора ). пишет что Переключение должно производиться при полностью выключенной нагрузке! Перекидной рубильник, в отличие от автоматического выключателя, не содержит дугогасительной камеры. При переключении положений рубильника необходимо отключать всю его нагрузку с помощью автоматического выключателя. это мне стоит выключать все автоматы перед переключением питания? и правильно ли у меня схема идет в квартире или лучше поставить барьер напряжения после переключателя 1 0 2 ?
Если инструкция именно вашего переключателя требует полного отключения нагрузки, это требование нужно выполнить перед переводом 1–0–2. При отсутствии общего аппарата, отключающего все потребители на выходе переключателя, обычно приходится отключать все отходящие группы. Однако порядок действий должен соответствовать паспорту: некоторые аппараты предназначены для переключения только при снятом напряжении. Название «перекидной рубильник» само по себе этого не определяет.
Нужно ли выключать каждый автомат
Смысл разгрузки — прекратить ток через контакты переключателя до изменения положения. Выключение света и техники кнопками не гарантирует этого: остаются холодильник, блоки питания, автоматика и другие скрытые потребители. Удобнее предусмотреть подходящий общий коммутационный аппарат после переключателя, но его тип, номинал и место выбирают при проектировании щита.
Отключение только сетевого вводного автомата не обязательно разгружает переключатель при работе от инвертора. Поэтому инструкция должна описывать оба направления перехода. Нулевое положение также не даёт разрешения разрывать нагрузку первым движением рукоятки: если аппарат этого не допускает, ток сначала снимают отдельным устройством.
Утверждение, что все перекидные аппараты обязательно лишены возможности отключать нагрузку, слишком широкое. Существуют разъединители и выключатели нагрузки с разными характеристиками. Это различие и категории применения приведены в руководстве Schneider Electric по коммутационным аппаратам. Для вашего изделия нужны точная модель и инструкция, а не общий совет продавца.
Что видно на присланном рисунке

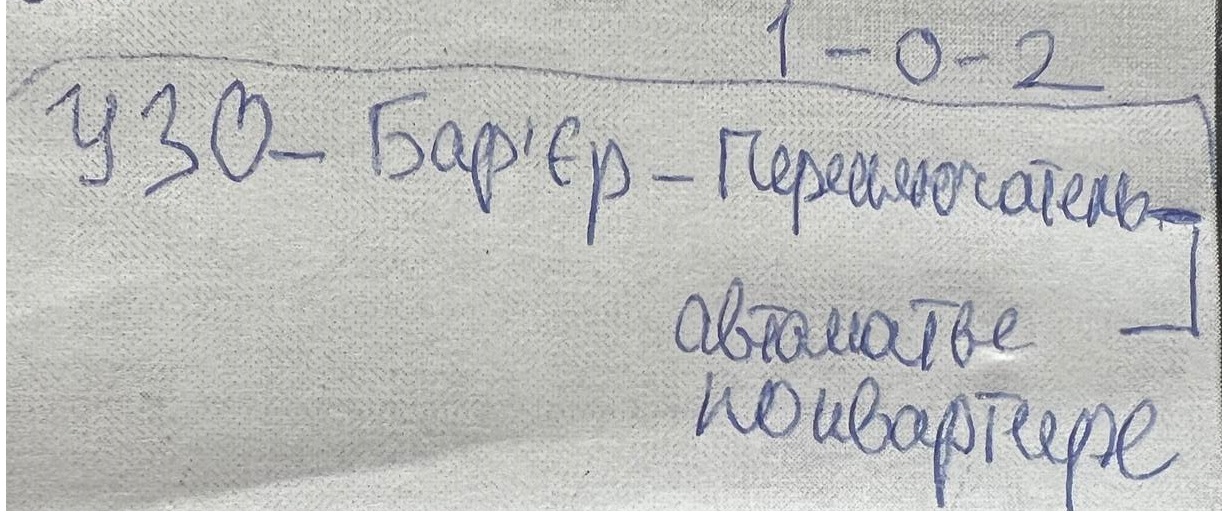

На фото показана последовательность «УЗО — Барьер — переключатель — автоматы квартиры». Это блоковая запись, а не полная электрическая схема: не показаны ввод инвертора, нейтрали, защитный проводник и число полюсов. Поэтому подтвердить правильность подключения по ней нельзя. В частности, если инвертор подаёт питание сразу на второй вход переключателя, стоящее до него сетевое УЗО может вообще не защищать потребителей в резервном режиме.
Нельзя объединять выход инвертора с внешней сетью случайным включением или подавать питание в квартиру через кабель с двумя вилками. Требуется переключение, конструктивно исключающее одновременное соединение источников. Защитный проводник PE должен сохранять свою функцию; использовать его как переключаемую рабочую жилу недопустимо.
Куда поставить реле напряжения
Реле до переключателя контролирует только тот источник, через который оно включено. Реле на общем выходе может контролировать напряжение обоих источников, но лишь если совместимо с формой напряжения инвертора и предусмотренной схемой. Оно не заменяет автоматическую защиту, УЗО и правильное устройство нейтрали.
Перед перестановкой «Барьера» электрику нужны паспорта инвертора, реле и переключателя, система заземления дома, схема нейтральных проводников и перечень резервируемых нагрузок. У отдельных инверторов выход устроен иначе, чем у обычной сети, и работоспособность дифференциальной защиты нужно проверять в каждом режиме. Практическое решение для вашей квартиры — сначала законченная схема обоих источников, затем согласованный порядок отключения нагрузки и переключения. По одной цепочке блоков безопасно решить вопрос перестановкой реле невозможно.
