добрый день! многоквартирный панельный дом, в доме нет газа, плита электрическая. под стяжкой проходит кабель, который идет к кухне, крепится к стене и к нему уже идут провода и к ней была подключена печь через трехфазный разъем напряжение 380 (так предположил электрик) сейчас планирую менять в квартире проводку на медную и установить варочную панель. варочная панель тоже должна быть подключена к этому разъему?

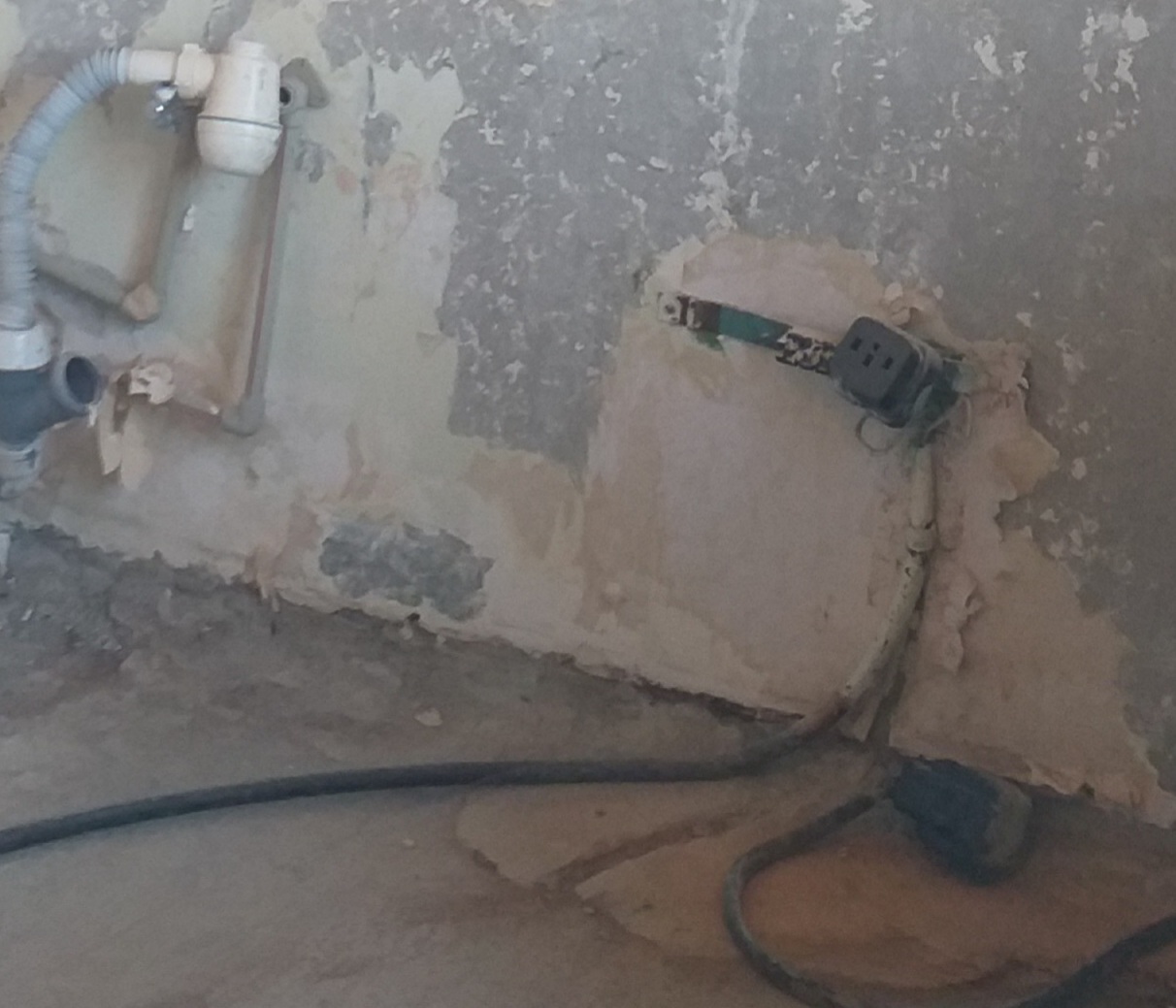

Варочную панель не обязательно подключать к старому разъёму, но использовать существующую плитную линию можно только после проверки её параметров и совместимости с новой панелью. Предположение о «трёхфазном разъёме 380 В» нужно подтвердить измерениями и трассировкой. По фотографии видна старая силовая розетка, однако её внешний вид не доказывает наличие трёх фаз.
Три контакта и три фазы — разные вещи
У однофазной силовой розетки могут быть три контакта: фаза, рабочая нейтраль и защитный проводник. Трёхфазная цепь с отдельными N и PE требует пяти соответствующих функций. Существуют и другие исполнения, поэтому число отверстий и форма корпуса сами по себе недостаточны. На вашем снимке также не видны маркировка, внутренние соединения и состояние контактов.
Нужно установить, сколько жил имеет кабель под стяжкой, каковы их материал и сечение, от какого аппарата он питается и куда подключён защитный проводник. Сам факт, что раньше плита работала, не доказывает правильность защитной схемы. Ранее могли использоваться соединения, которые нельзя переносить на новую технику без оценки.
Наличие электрических плит в доме не означает автоматически трёхфазный ввод каждой квартиры. Во многих случаях квартира получает одну фазу, а питание распределяется по трём фазам уже между квартирами. Поэтому решение должно опираться на фактическую схему вашего ввода.
Что определяет способ подключения панели
Нужны модель и заводские схемы: панель может поддерживать однофазное, двухфазное или иное питание, причём внутренние перемычки и нейтрали отличаются. В качестве общего примера монтажная инструкция Bosch показывает, что подключение определяется схемой конкретного прибора и выполняется квалифицированно. Номера клемм из чужой инструкции переносить на выбранную вами панель нельзя.
Для оценки нагрузки: при потреблении 7,2 кВт от одной фазы 230 В ток составляет около 31 А, если коэффициент мощности близок к единице. Это иллюстрация порядка величины, а не назначение мощности вашей панели. Обычная розетка 16 А не становится подходящей для такой нагрузки только после замены вилки.
Разъём или стационарная клеммная коробка должны быть рассчитаны на ток, число проводников и условия монтажа. Если старый разъём изношен, неизвестен или не соответствует схеме, его заменяют. Иногда разумнее сделать новое стационарное подключение, но выбор зависит от инструкции панели и доступности обслуживания.
Как увязать это с заменой проводки
Раз вы уже планируете новую медную проводку, сначала составьте схему кухонных нагрузок: панель, духовой шкаф и другая мощная техника могут требовать отдельных линий. После этого рассчитывают кабели, автоматы и дифференциальную защиту с учётом выделенной мощности. Старую плитную линию либо подтверждают как пригодную, либо заменяют целиком до понятной точки питания.
Не соединяйте новый медный кабель со старым алюминиевым простой скруткой и не используйте рабочую нейтраль вместо PE у панели. Необходимо заранее решить вопрос защитного проводника в существующей системе дома.
Таким образом, сохранять именно показанную розетку обязанности нет. Требуется сохранить или создать исправную рассчитанную цепь, а способ присоединения выбрать по панели. Попросите электрика подтвердить измерениями фазность и документировать назначение жил до заказа оборудования и закрытия новой отделки.
