Панель 3500 Вт на одной фазе пятижильного кабеля

Да, однофазную варочную панель 3500 Вт можно питать по подходящему пятижильному кабелю, используя одну фазу, рабочий ноль N и защитный PE. Остальные фазные жилы для самой панели не нужны. Но количество жил не подтверждает пригодность линии: необходимо проверить паспорт панели, сечение, защиту, соединитель и назначение всех проводников.

Что означает приложенная схема

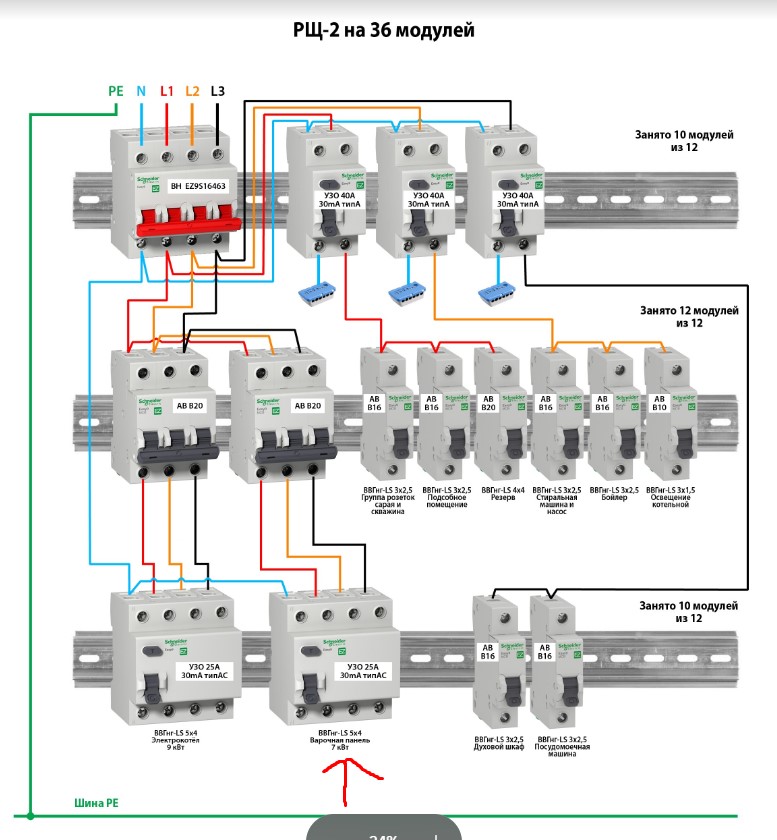

На вашем рисунке для варочной панели обозначены ВВГнг-LS 5×4, трёхполюсный автомат B20 и четырёхполюсное УЗО 25 А/30 мА типа AC. Подпись нагрузки на картинке — 7 кВт, тогда как вы спрашиваете о 3500 Вт. Поэтому эту ветвь нельзя принимать за точную схему вашего прибора. Изменение мощности и числа используемых фаз требует проверки оконечной защиты.

Если кабель действительно идёт отдельной линией к панели, электрик может выделить нужные L, N и PE в рамках согласованной схемы. Неиспользуемые проводники должны быть безопасно изолированы и промаркированы на обоих концах. Нельзя объединять разные фазы, чтобы получить «одну более мощную»: между ними существует межфазное напряжение и возникнет короткое замыкание.

Ток 3500 Вт и способ подключения

При 230 В расчёт P/U даёт около 15,2 А; при 220 В — около 15,9 А. Это близко к номиналу распространённой розетки 16 А. Если панель поставляется со штатной вилкой 16 А и инструкция допускает такой монтаж, вся линия и розетка должны соответствовать ему. На рисунке стоит автомат 20 А, поэтому подключение через произвольную розетку 16 А нельзя считать согласованным автоматически.

Если производитель предусматривает прямое подключение, нужен подходящий соединительный узел с допустимыми током, числом и сечением жил. Штатный кабель прибора может отличаться от стационарного кабеля; требования к нему берут из инструкции. Самостоятельно добавлять перемычки по схеме другой панели нельзя.

Какие проверки нужны перед включением

Ноль панели должен проходить через тот же дифференциальный аппарат, что и питающая её фаза; нельзя брать N с соседней группы. PE не используют как рабочий проводник и не пропускают через отключающие контакты. Для многополюсного УЗО при однофазной нагрузке дополнительно проверяют инструкцию, включая требуемое подключение цепи TEST.

Тип дифференциальной защиты выбирают по требованиям панели, а не копируют AC с картинки. Точная модель прибора может предъявлять другие требования. Общий принцип согласования кабеля, нагрузки и защитных аппаратов изложен в руководстве Schneider Electric по выбору проводников.

Попросите электрика подтвердить реальную трассу 5×4, исправность PE, допустимую нагрузку выбранной фазы ввода и соответствие защиты способу подключения. Наличие других свободных фаз не увеличивает разрешённый ток одной используемой фазы. При включённой панели другие приборы на ней также учитываются.

Итак, пять жил не мешают однофазному подключению. Ответ «можно» относится к использованию подходящего кабеля, а не к безусловному одобрению всей приложенной схемы с автоматом 20 А и подписью 7 кВт.
