ОИН-1: маркировка, характеристики и условия подключения

Разберём ОИН1 по заводской фотографии и паспорту: что означают 275 В и 12,5 кА, зачем нужен внешний отключающий аппарат и почему по одному названию нельзя выбрать схему для своего щита.

В этом разборе числовой пример относится к ОИН1-275-12,5-II по паспорту РМЕА.656111.011 ПС, изменение 2 от 10.08.2023. Семейство содержит и другие исполнения. По одному короткому названию «ОИН-1» назначать всем одинаковые параметры нельзя.

Что ограничивает ОИН1

Внутри аппарата находится варистор: его ток нелинейно зависит от приложенного напряжения. При импульсном перенапряжении через ограничитель проходит разрядный ток, а напряжение между его выводами ограничивается. Это не означает, что на защищаемом оборудовании при любом воздействии останется ровно 220 или 230 В.

На результат влияют параметры импульса, выбранное исполнение и соединения. Даже паспортный уровень напряжения защиты самого ОИН1 не описывает автоматически напряжение на удалённых клеммах оборудования: соединительные проводники тоже участвуют в импульсном процессе.

Длительное повышенное или пониженное напряжение — другая задача. ОИН1 не имеет пользовательской уставки «отключить дом при таком-то числе вольт». Если проблема именно в продолжительном отклонении напряжения, одного ограничителя импульсов недостаточно для выбора решения.

В паспорте ОИН рассматривается как вторичная защита внутри здания; прямой ток молнии должен отводиться предусмотренной первичной защитой. Один модуль не заменяет систему молниезащиты. Разницу между перехватом удара, соединением металлических частей и защитой входящих линий объясняет материал о связи кровли с молниезащитой.

Читаем аппарат по реальному фото

На фотографии производителя видны обозначение ОИН1, две клеммы и числовая маркировка на лицевой стороне. Надписей о выбранной системе заземления здесь нет: внешний вид аппарата не определяет, к каким узлам вашего щита его можно подключить.

Рассмотреть ОИН1 целиком

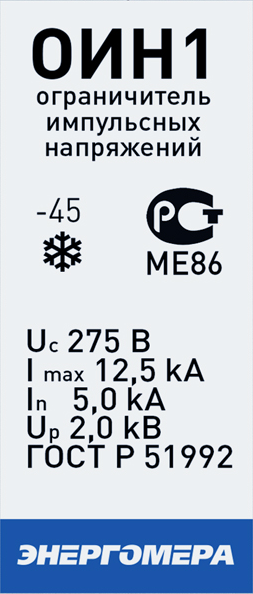

Прочитать маркировку крупно

275 В, 12,5 кА и 2 кВ: что означают эти числа

Ниже приведена одна проверенная строка паспорта. Это разбор параметров ОИН1-275-12,5-II, а не универсальная таблица всего семейства и не готовый подбор защиты для дома.

По паспорту исполнение класса II испытывают импульсом номинального разрядного тока формы 8/20 мкс. В той же серии есть ОИН1-275-10,0-III: число 10,0 в его обозначении относится к напряжению разомкнутой цепи испытательного генератора, выраженному в киловольтах. Нельзя сравнить суффиксы 10,0 и 12,5 как два значения одного тока.

Для класса III описана комбинированная волна: напряжение разомкнутой цепи 10 кВ и ток короткозамкнутой цепи генератора 5 кА. Это условия испытания. Они не означают способность аппарата длительно работать при 10 кВ или отключить любой сетевой ток КЗ величиной 5 кА.

ОИН1 и ОИН1С: что сообщает индикатор

ОИН1 в рассматриваемом паспорте указан без индикатора. Поэтому «лампочка не горит» для этого исполнения не является признаком поломки: лампочки у него нет. У ОИН1С предусмотрена световая индикация наличия напряжения в питающей сети. Это другая информация, чем подтверждение исправности защитного элемента.

Нельзя переносить назначение индикатора ОИН2 или сменного модуля ОИН3 на ОИН1С. Нужна строка паспорта именно вашего исполнения. Даже читаемая индикация не заменяет предусмотренную проверку всего защитного узла.

Как читать схему подключения ОИН1

Ограничитель образует защитную ветвь между выбранными узлами сети. Его не включают в разрыв питания всех бытовых приборов как последовательно работающий стабилизатор. При этом внешний отключающий аппарат может находиться последовательно с ОИН1 внутри его ветви. Эти два утверждения не противоречат друг другу.

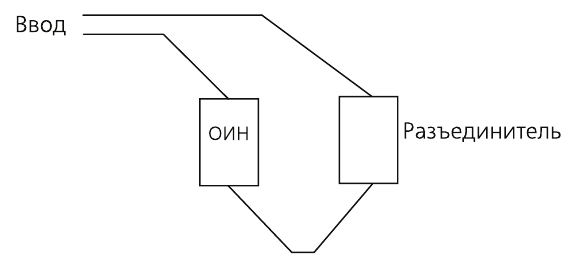

Разобрать заводскую схему ветви

Проследите путь на рисунке: одна линия с надписью «Ввод» приходит к блоку ОИН, затем связь идёт к разъединителю и возвращается ко второй линии. Производитель иллюстрирует взаимное расположение элементов ветви. Для монтажа нужны обозначения реальных проводников и полная схема, соответствующая системе питания.

PEN до разделения, защитный PE и рабочий N после разделения выполняют разные функции. Схему для одного участка TN-C-S нельзя без проверки переносить на TT или старую двухпроводную сеть. Произвольная перемычка N–PE ради присоединения ограничителя недопустима. Если система питания неизвестна, это недостающее исходное данное, а не повод выбрать наиболее похожую картинку.

Установку, монтаж и замену паспорт поручает обученному персоналу. Внутренний осмотр щита и касание выводов до полного снятия напряжения запрещены. Для формы ниже достаточно уже имеющихся документов и фотографий; снимать крышку или трогать проводники ради заполнения не нужно.

Почему у ветви нужна внешняя защита

Для ОИН1 паспорт указывает отсутствие встроенного разъединителя, тепловой защиты и защиты от сверхтока. Это существенное условие применения. В случае повреждения варистора отключение должно обеспечиваться предусмотренным внешним устройством; сам ОИН1 такую функцию автоматически не приобретает.

Пункт 2.2.6 рассмотренного паспорта рекомендует автоматический выключатель или предохранитель на 10–16 А; отдельно допускает присоединение к защите групповой цепи на 10–32 А и задаёт коммутационную способность не менее 3 кА. Это условия документа конкретной серии, а не готовые номиналы для любого щита. Нужно проверить ток КЗ в точке установки, отключающую способность аппарата, проводники и согласование с остальной защитой. Нижняя граница из паспорта не разрешает поставить аппарат с недостаточной отключающей способностью для объекта.

Обычный выключатель нагрузки позволяет разомкнуть цепь вручную, но сам по себе не заменяет автоматическую защиту от сверхтока. Поэтому слово «разъединитель» в подписи к рисунку читают вместе с требованиями паспорта, а не как разрешение использовать любой выключатель.

Место в щите и длина соединений

Размещение перед счётчиком или после него не является самостоятельным критерием достаточной защиты. Нужно знать устройство ввода, условия доступа и обслуживания, расположение других ступеней УЗИП и оборудования. Изменение участка до учёта требует согласованного решения, а не копирования картинки.

В пункте 2.2.9 паспорта предпочтительной названа общая длина соединительных проводников к одному ограничителю не более 0,5 м. Речь о присоединениях этого узла, а не о длине всех линий дома. Длинная петля увеличивает влияние соединений на импульсное напряжение; аккуратно свёрнутый запас не исправляет проблему.

Это причина размещать связанные элементы компактно и оценивать весь путь присоединения. Число Up с лицевой панели относится к ограничителю. Для результата у оборудования учитывают также дополнительные падения напряжения на соединениях и взаимное расположение проводников.

Сечение, материал проводников, допустимое число жил и момент затяжки сверяют с паспортом конкретного аппарата и условиями монтажа. В разных описаниях серии встречаются неодинаковые диапазоны клемм. Поэтому короткая карточка товара не должна подменять документ, применимый к вашему экземпляру.

Что делать при повреждении или отключении ветви

Трещины, потемнение, следы нагрева и запах — повод прекратить использование повреждённого узла и обратиться к специалисту. Отключайте питание только доступным штатным аппаратом, если это безопасно; не приближайтесь к повреждённым проводникам. По фотографии нельзя установить величину прошедшего импульса или объявить причиной именно удар молнии.

Паспорт запрещает дальнейшее использование при самопроизвольном отключении внешнего разъединителя: возможна неисправность ограничителя. Не следует многократно включать его обратно или оставлять оборудование с обходом защиты. Сначала нужно установить, какой аппарат отключился, каковы его показания и что выявила проверка.

ОИН1 — моноблок, не предназначенный для восстановления на месте эксплуатации. Проверка по паспорту выполняется на отключённом от сети аппарате специальным испытательным прибором; обычная прозвонка не является тем же испытанием. Самодельные перенапряжения и замена внутреннего варистора «на похожий» не дают подтверждённого результата.

После проверки запросите у исполнителя точную модель, результаты применимой методики, решение о замене, сведения о внешней защите и проверенной схеме подключения. Внешне целый корпус и наличие света на ОИН1С не закрывают эти вопросы.

Подготовьте карточку узла для проекта щита

Полезный результат этой статьи — комплект исходных сведений: полная маркировка ОИН1, документ, место в щите, система питания, внешняя защита и известные участки соединений. Если причина обращения — повреждение или отключение, сохраните наблюдение отдельно от предполагаемой причины.

Форма ниже собирает карточку узла и сохраняет её в этом браузере. Она не подбирает номиналы, не определяет исправность и не выдаёт готовую монтажную схему. После подключения приложения карточку можно будет связать с вводом выбранного проекта, проверить недостающие сведения и получить итоговую ведомость с файлом после входа. Сейчас автоматический перенос этой формы не подключён, отправки и скачивания нет.
