Как определить вход и выход неизвестной платы питания по фотографии

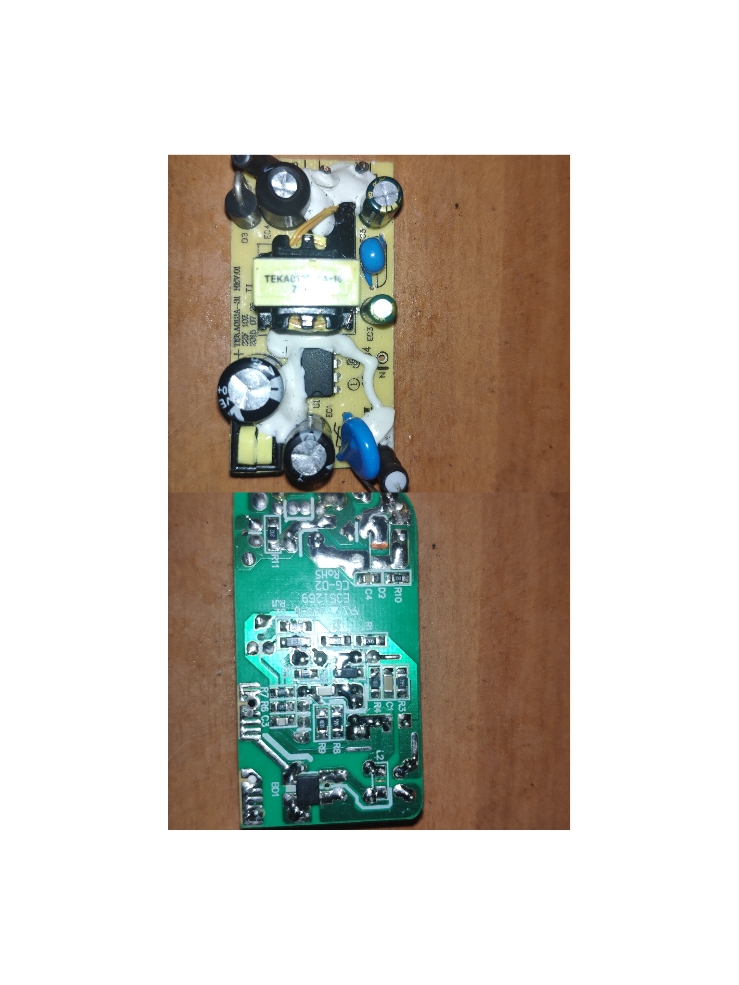

По приложенному снимку нельзя безопасно указать конкретные площадки для подключения 230 В и гарантировать выход 5 В. На фото показана открытая плата импульсного источника с обеих сторон, но нет её паспортной маркировки, читаемой схемы и исходных проводов. Подавать сеть на предполагаемые контакты методом проб нельзя.

Что видно и чего фотография не подтверждает

На плате различимы трансформатор, электролитические конденсаторы, силовые компоненты и дорожки. Это позволяет предположить наличие сетевого преобразователя, однако внешний вид не устанавливает выходное напряжение, допустимый ток и исправность. Даже одинаковые по размеру платы одного семейства могут иметь разные исполнения.

Видимые буквенные обозначения около края необходимо читать вместе с полной разводкой. Отдельный символ N или форма расположения компонентов ещё не дают достаточного основания назвать пару сетевых площадок. Тем более они не определяют положительный и отрицательный выход. Цвет отсутствующих проводов восстановить по снимку невозможно, а напряжение конденсатора является его допустимым пределом, а не точным напряжением выхода.

После отключения на сетевых конденсаторах может сохраняться опасный заряд. Поэтому вращать подключённую плату, удерживать её рукой или измерять случайные площадки бытовым прибором без понимания схемы не следует. Деревянная поверхность на фотографии не заменяет предусмотренный корпус и защиту от прикосновения.

Как установить назначение платы

Сначала нужны название исходного устройства, маркировка его адаптера или корпуса, код платы и чёткие фотографии надписей без бликов. Если блок был извлечён из известного прибора, паспорт исходного блока часто сразу отвечает на вопросы о выходном напряжении и полярности. Важно установить также требуемый ток вашей нагрузки: обозначение «5 В» без ампер недостаточно для подбора источника.

Далее специалист сопоставляет плату со схемой именно этого исполнения, проверяет целостность изоляционного барьера и компоненты, а затем проводит контролируемое испытание. Прозвонка дорожек на обесточенной и безопасно разряженной плате может помочь восстановлению схемы, но сама по себе не подтверждает электрическую безопасность устройства.

Если задача — просто получить 5 В

Практичнее использовать исправный закрытый сетевой адаптер с паспортным выходом 5 В постоянного тока, достаточным током и подходящим разъёмом. Для устройства с USB нужно также учесть тип разъёма и его требования к питанию. Замена адаптера не должна основываться только на том, что штекер физически входит в гнездо.

В инструкции MEAN WELL к адаптерам прямо предусмотрена сверка выходных параметров с оборудованием и отключение сети перед соединением. Это общий принцип выбора, а не документация к плате на вашем фото. Пока её модель и распиновка не установлены, использовать эту открытую плату как готовый источник 5 В нельзя. Для точного ответа нужны перечисленные маркировки, а не экспериментальное подключение к розетке.
