Как найти выключатель квартиры в старом этажном щите

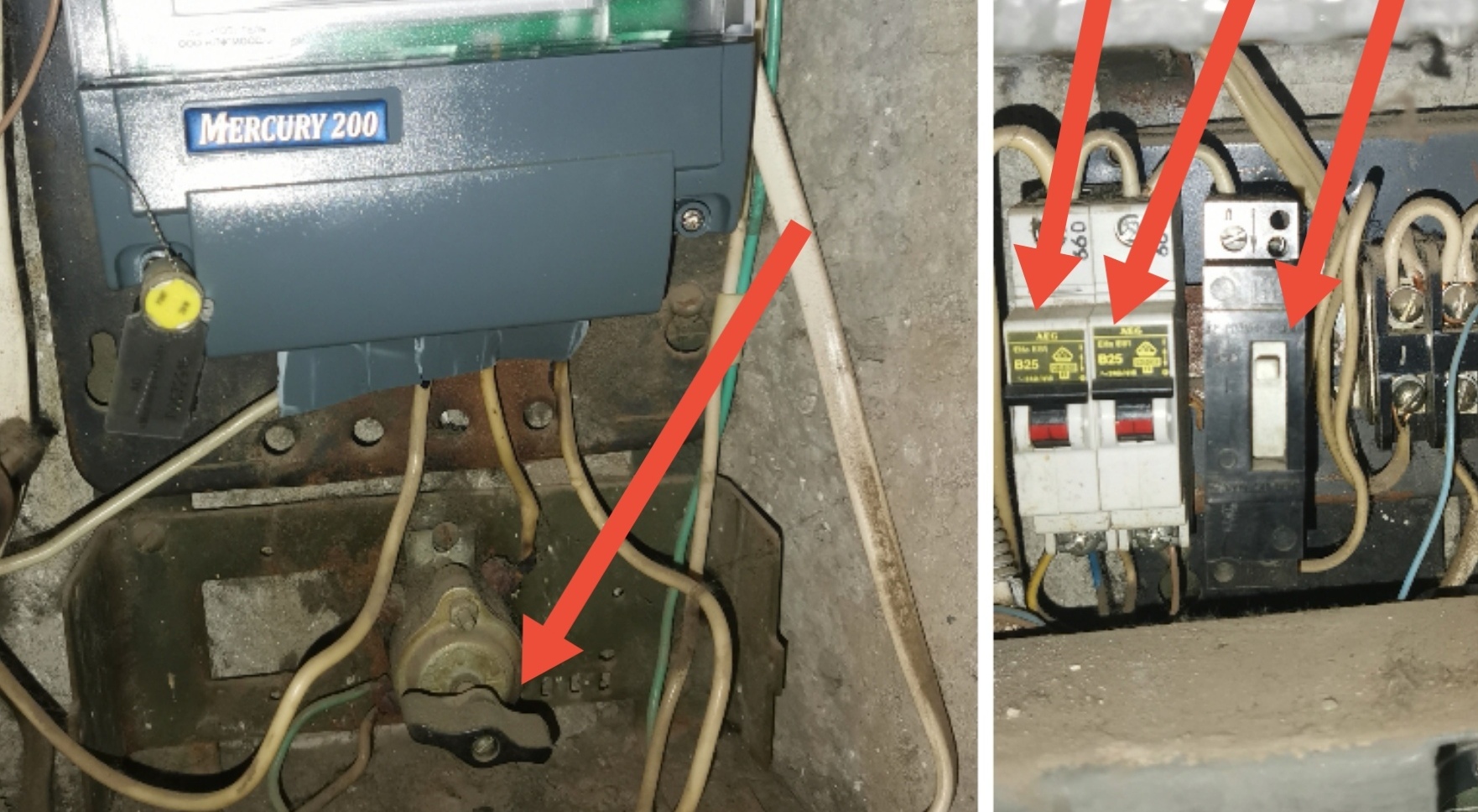

На левой части фотографии под счётчиком виден поворотный аппарат, похожий на старый пакетный выключатель. Справа показаны автоматические выключатели, в том числе два с маркировкой B25. Но по этому коллажу нельзя достоверно определить, какой аппарат отключает именно вашу квартиру и все ли её цепи он разрывает. Красные стрелки отмечают элементы, а не подтверждённую схему их соединения.

Почему нельзя просто выбрать ближайшую рукоятку

Положение выключателя под счётчиком делает его возможным кандидатом на вводной аппарат, но проводники на снимке не прослеживаются целиком. В этажном щите могут находиться цепи нескольких квартир и общедомовые линии. После ремонтов порядок расположения аппаратов иногда не совпадает с расположением квартир. Даже совпадение номера счётчика требует сверки с документами и фактическими цепями.

Кроме того, старый пакетный выключатель нельзя считать исправным по виду рукоятки. У такого аппарата могли износиться контакты, механизм и изоляционные детали. Самостоятельно разбирать его, дотягивать клеммы или проверять провода в открытом щите не следует. На фотографии доступные соединения расположены тесно; случайное касание инструмента может затронуть соседнюю цепь, которая останется под напряжением.

Автомат B25 тоже не обязательно является общим вводом. Он может защищать отдельную группу или другую квартиру. Его номинал не сообщает, какие помещения подключены, и не доказывает, что отключены освещение, розетки и выделенные линии одновременно.

Как установить отключение вашей квартиры

Обратитесь к электрику управляющей организации с просьбой определить квартирный ввод, проверить исправность отключающего аппарата и подписать его назначение. Подготовьте номер вашего счётчика из квитанции или договора, не размещая эти данные публично. На месте специалист сопоставит его с аппаратом и отходящими цепями. Это конкретная задача, после которой у вас появится понятная и проверенная маркировка на будущее.

Если работа планируется только на одной линии, также требуется установить её групповой автомат. Отключение одной знакомой розетки или погасшая лампа не подтверждает отсутствие питания во всех проводниках места работы. В квартире могут быть отдельные вводы, резервный источник или ошибочные связи с другой группой; наличие таких особенностей устанавливают проверкой, а не предполагают по возрасту дома.

Что означает безопасно подготовленное место работы

Для электромонтажной работы недостаточно перевести рукоятку в положение «выключено». Нужно исключить повторное включение и проверить отсутствие напряжения непосредственно там, где будут касаться проводников. Такую проверку выполняют пригодным двухполюсным прибором с проверкой его работоспособности. Индикаторная отвёртка, бесконтактный индикатор и отсутствие света сами по себе не являются достаточным подтверждением.

Рекомендации HSE по электрооборудованию связывают безопасное обслуживание с отключением источников и предотвращением повторного включения. Для вашего щита это особенно существенно: отключённая квартирная линия не делает безопасным весь открытый этажный щит.

Если у поворотного аппарата есть треск, запах, нагрев или повреждение корпуса, не пытайтесь многократно переключать его. Сообщите об этом обслуживающей организации. Практический ответ по фото: слева, вероятно, показан пакетный выключатель, но назначать его вашим вводом и давать команду повернуть рукоятку без проверки нельзя. Сначала нужно установить принадлежность и исправность аппарата, затем подготовить конкретное место работы.
