Здравствуйте, Друзья. Я, как стажер, начинающий специалист, хочу спросить у вас как подключить 2 поплавковых выключателя к 3 фазному дввигателю. ниже предоставлю схему что нужно. сам пытаюсь что-то делать, но логически понимаю что так нельзя, неправильно. Задача такая.
есть некий объем, куда заливается сточные воды. при заполнении этого объёма на 1 уровень, включается первый поплавок, на второй уровень — второй поплавок и после включения второго поплавка включается двигатель насоса. объем уменьшается до уровня 2, потом до уровня 1 , и после размыкания самого нижнего поплавкового выключателя, насос останавливается.
Вам нужна логика откачки с запоминанием состояния: верхний поплавок запускает насос, нижний останавливает его. Простое последовательное соединение двух поплавков не даст нужного результата — насос остановится уже при уходе воды ниже верхнего уровня. Трёхфазный двигатель при этом коммутируют силовым аппаратом, а поплавки используют в рассчитанной цепи управления.
Как должна работать логика уровней
Обозначим L как подтверждение воды выше нижнего уровня, H — выше верхнего, K — команду работающего насоса. Тогда функционально условие удержания: K = L И (H ИЛИ K), при наличии разрешений защит. Сначала H запускает K; после снижения воды ниже H команда сохраняется; когда исчезает L, K сбрасывается.

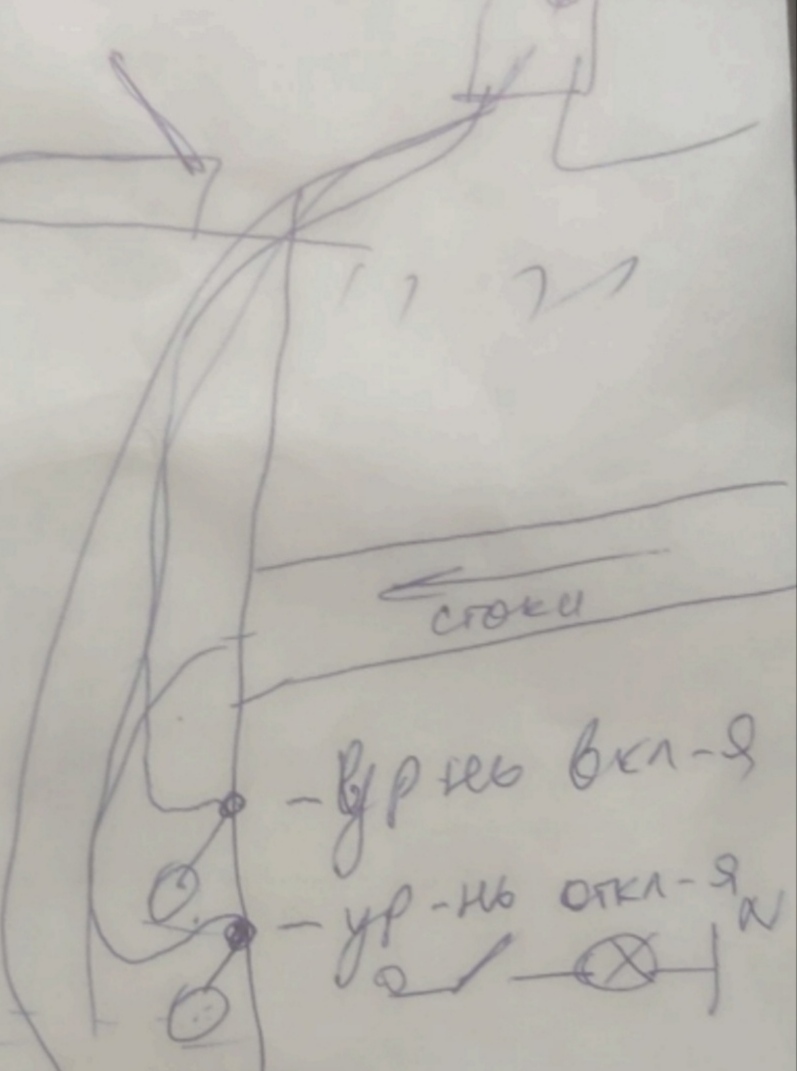

Это выражение описывает логику, а не номера клемм. Состояния реальных контактов зависят от модели поплавка и его положения. Прикреплённый рисунок показывает желаемые уровни, но недостаточно читаем и не содержит параметров для проверки электрического подключения.
Как реализуют управление двигателем
Один вариант — контактор с вспомогательным контактом самоподхвата и отдельной цепью нижнего отключения. Другой — подходящий контроллер уровня, имеющий режим откачки между двумя отметками. Finder описывает устройства контроля уровня с режимами наполнения и опорожнения. Конкретное изделие выбирают по типу датчиков и среде; электродный контроллер не всегда является прямой заменой поплавкам.
Контакты поплавков могут не выдерживать пусковой ток мотора. Поэтому проверяют категорию коммутации контактора, мощность и ток двигателя, напряжение катушки, защиту от короткого замыкания и перегрузки. Значение на поплавке для активной нагрузки нельзя автоматически применять к трёхфазному насосу.
Какие режимы проверить до работы
Нижний уровень должен обеспечивать допустимое охлаждение и предотвращать сухой ход по паспорту насоса. Для сточных вод проверяют устойчивость поплавков к загрязнению, возможность свободного движения и отсутствие зацепления кабелей. Разница уровней влияет на объём откачки и частоту пусков.
Нужно заранее решить поведение после пропадания питания. Если вода между уровнями, простая схема самоподхвата не помнит прежнюю работу после отключения; насос будет ждать нового достижения верхнего уровня. Для другой логики нужен предусмотренный алгоритм контроллера, а не случайная перемычка.
Также проверяют реакцию на обрыв датчика, залипание контакта и переполнение; при необходимости предусматривают отдельную аварийную сигнализацию. Испытания проводят без доступа к открытым токоведущим частям и без погружения людей в ёмкость. Для монтажа передайте проектировщику маркировку насоса и обоих поплавков. Функциональная задача ясна, но безопасная клеммная схема требует этих данных.
