Как оценить мощность генератора из 120 пьезоэлементов

По количеству 120 пьезоэлементов и частоте 1000 нажатий в секунду выходную мощность рассчитать нельзя. Неизвестно главное: сколько полезной электрической энергии даёт один элемент за один цикл при допустимой деформации. Пьезогенератор преобразует вложенную механическую энергию, поэтому мощность его привода должна быть выше получаемой электрической мощности с учётом всех потерь.

Что видно на фотографии

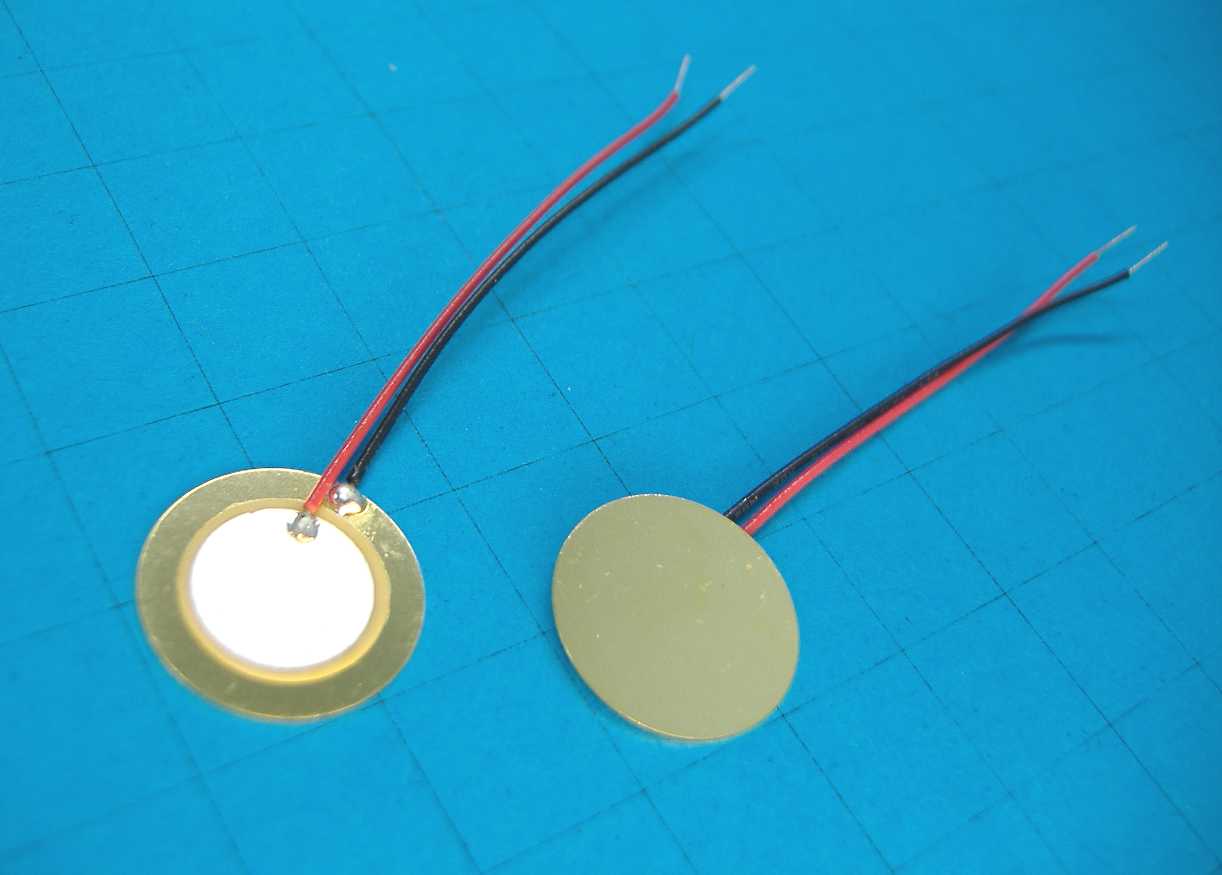

На снимке показаны тонкие дисковые пьезоэлементы на металлической подложке. Маркировки, размеров с надёжным масштабом и паспортных характеристик нет. По внешнему виду нельзя назначить им допустимую силу, прогиб или частоту механического нагружения. Многие похожие диски предназначены для звуковых устройств, и возможность вырабатывать напряжение ещё не означает пригодности к длительным сильным ударам.

Нажатие и отпускание создают разные участки электрического сигнала. Частота 1000 Гц означает полный цикл за одну миллисекунду, а 2000 Гц — за половину миллисекунды. Механизм должен успевать деформировать элементы и возвращать их, сохраняя амплитуду и не разрушая керамику. Простое удвоение скорости привода не гарантирует удвоения энергии.

Как получить оценку мощности

Обозначим полезную энергию одного полного цикла одного элемента после выбранной схемы преобразования как E. Тогда при одинаковой работе всех элементов оценка P = N × f × E, где N — число элементов, f — частота циклов. Для ваших 120 элементов при 1000 Гц получается P = 120000 × E, если E выражена в джоулях.

Например, условные 10 микроджоулей за цикл дали бы 1,2 Вт. Это демонстрация расчёта, а не характеристика дисков на фото. Чтобы получить 1 кВт при тех же N и f, потребовалось бы около 8,3 миллиджоуля полезной энергии от каждого элемента за цикл. Достижимость такого режима необходимо доказать измерением и проверкой механической прочности.

Почему высокого напряжения недостаточно

Напряжение без нагрузки может быть большим, а доступный ток — небольшим. Поэтому нельзя умножать отдельно измеренное напряжение холостого хода на ток короткого замыкания: они относятся к разным рабочим состояниям. Нужна энергия, действительно переданная нагрузке за время, либо средняя мощность при устойчивом режиме.

Полезный лабораторный показатель — прирост энергии известного накопительного конденсатора: ΔE = C × (U₂² − U₁²) / 2. Разделив его на время зарядки и учтя собственные потери схемы, получают оценку мощности на этом участке. Все напряжения должны оставаться в допустимых пределах компонентов. Применение выпрямителя, накопителя и преобразователя в маломощном пьезосборе энергии объясняет материал Analog Devices.

С чего начать вместо увеличения числа секций

Сначала задайте конкретную цель: например, питание датчика или получение заданных ватт при определённом напряжении. Испытайте один элемент, затем секцию из двадцати, измеряя электрический результат и потребление привода. Уточните также, 1000 циклов получает каждый диск или механизм суммарно распределяет столько нажатий между ними: во втором случае множитель 120 применять нельзя. Только после этого рассчитывают секции. «Средний генератор» не имеет единой мощности, а увеличение количества неизвестных элементов без измеренного энергетического баланса не даёт обоснованного проекта.
