Мебельная розетка с выключателем и светильник: что видно на фото

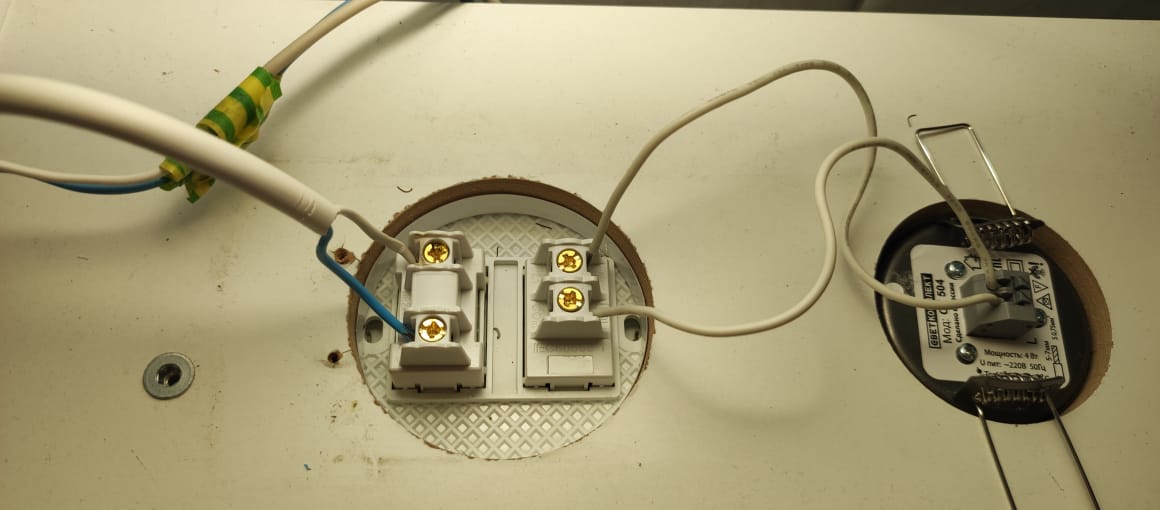

На фотографии видно два механизма и светильник с маркировкой 220 В, 4 Вт. Два белых провода светильника заведены на два правых зажима, а питающие жилы — на левую часть блока. Если справа действительно обычный выключатель, такая цепь сама по себе не обеспечивает питание лампы: выключатель лишь замыкает свои контакты. Однако назначать конкретные винты по этому снимку нельзя: обозначения механизма и его внутренняя схема не видны.

Как должна работать такая комбинация

Для варианта «розетка работает постоянно, выключатель управляет только светом» питание разделяется на две функциональные ветви. Розетка получает фазу и нейтраль, а при наличии защитного контакта — предусмотренный PE. В ветви светильника выключатель разрывает фазный провод; второй рабочий провод светильника связан с нейтралью. Защитный проводник, если он требуется изделию, не проходит через выключатель.

Поэтому присоединить оба провода лампы просто к двум контактам отдельного выключателя недостаточно: один замкнутый контакт не создаёт источника напряжения. Но внутренние перемычки мебельного блока могут быть устроены по-разному. Существуют и конструкции, где выключается сама розетка. Сначала требуется установить модель и желаемую функцию, а затем пользоваться её схемой.

Что ещё проверить по фотографии

Сзади видны открытые винтовые контакты и ввод кабеля через отверстие в мебельной панели. После сборки токоведущие части должны быть защищены штатным корпусом или предусмотренным монтажным решением. Натяжение кабеля не должно передаваться на винты, а края отверстия не должны перетирать изоляцию. При закрытии панели провода нельзя прижимать механизмом или пружинами светильника.

Жёлто-зелёная лента на участке кабеля не доказывает наличие защитного проводника. По цвету ленты нельзя признать розетку заземлённой, как нельзя определить назначение всех жил по их цветам на снимке. Класс защиты светильника устанавливают по читаемой маркировке и паспорту, а не по внешнему виду металлической детали.

Пример раздельных функций розетки и выключателя можно увидеть в каталоге электроустановочных изделий IEK со схемами механизмов. Это справочный принцип, а не подтверждение производителя блока на вашем фото и не разрешение переносить на него чужое расположение клемм.

Какие данные нужны для правильного подключения

Нужны фото лицевой стороны блока, его маркировки и надписей возле контактов, модель светильника и сведения о питающем кабеле. Фотографировать следует при полностью отключённом питании; не удерживайте открытый блок в руках во время пробного включения.

Поскольку это первая подобная работа, завершающее подключение лучше поручить электрику. Он установит назначение зажимов без напряжения, проверит защитное исполнение и пригодность блока для установки на мебель, закроет контакты и проверит работу. Замыкать неизвестные винты перемычкой наугад опасно: ошибка может соединить фазу с нейтралью или оставить доступную часть под напряжением.
