Добрый день. Пытаюсь подключить светодиодную ленту на кухню, при этом используя ИК датчик включения выключения подсветки. Дано: лента — 4 м (мощность 1 м — 15 Вт), блок питания на 65 ВТ и ИК датчик. без датчика все работает, если соединяю через него то ничего не работает. Подключаю плюс к плюсу, минус к минусу. Фото подключения прилагается. Может неисправен ИК датчик, но как его проверить. Посоветуйте как быть.

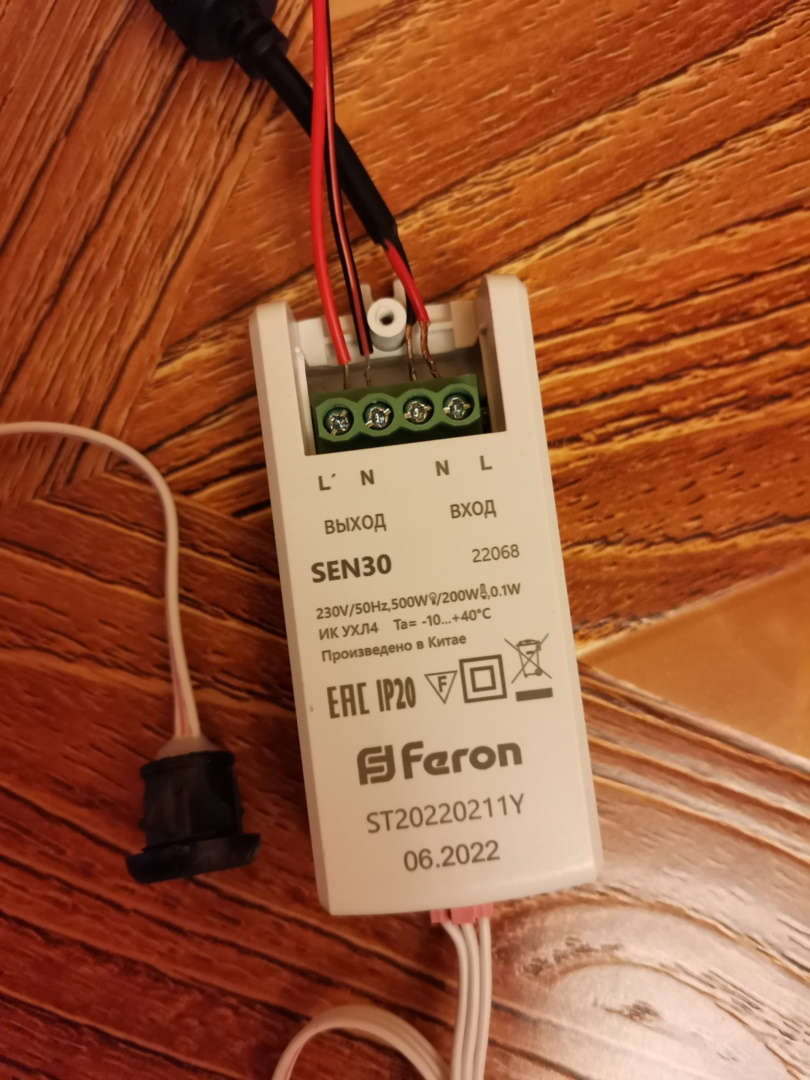

На фотографии видна основная причина несоответствия: у вас Feron SEN30, артикул 22068, с питанием 230 В / 50 Гц. Это сетевой датчик, а не выключатель для постоянного напряжения 12 или 24 В. Если вы поставили его после низковольтного блока питания по принципу «плюс к плюсу», он используется не по назначению и может не работать даже будучи исправным.
Что означает маркировка на корпусе
На входе SEN30 указаны L и N, на выходе — L′ и N. Это обозначения фазного и нейтрального проводников сети переменного тока, а не плюса и минуса. Номинал 230 В подтверждается официальным описанием Feron. Поэтому испытание датчика от выхода обычного блока ленты не проверяет его исправность.
Нельзя исправлять ситуацию подачей 230 В через датчик непосредственно на низковольтную ленту. Блок питания должен оставаться между сетью и лентой. Подключение к сети выполняют по паспорту, с закрытыми клеммами и подходящей защитой.
На фото также видны чрезмерно открытые участки жил у клемм. При сетевом питании это опасно: соединение требует правильной зачистки, фиксации и корпуса, исключающего прикосновение. Не продолжайте испытания на деревянной поверхности с доступными проводниками.
Два подходящих варианта управления
Первый — использовать SEN30 для включения сетевого входа блока питания, если паспорт датчика допускает данную электронную нагрузку и её пусковой ток. При этом вся низковольтная часть остаётся после блока. Максимальная цифра мощности на корпусе датчика может относиться к конкретному типу нагрузки; её нельзя автоматически применять к любому LED-источнику.
Второй — приобрести низковольтный ИК-выключатель с подходящим постоянным напряжением и допустимым током, а затем установить его между блоком и лентой. Для кухонной подсветки такой вариант часто проще по расположению управляющего модуля, но также требует правильного выбора тока и полярности. Одинаковый внешний датчик руки не делает эти два устройства электрически взаимозаменяемыми.
Хватает ли блока на 65 Вт
Ваша расчётная нагрузка: 4 × 15 = 60 Вт. Относительно блока 65 Вт это примерно 92% его номинала. Формально 60 меньше 65, но запас составляет всего 5 Вт; допустимость зависит от температуры, охлаждения, паспортного режима и реального потребления ленты.
Для ленты 12 В ток около 60 / 12 = 5 А, для 24 В — 2,5 А. Напряжение в вопросе не указано, поэтому выбирать низковольтный датчик по одному значению 60 Вт нельзя. Учитывайте также падение напряжения на проводах и требования к подаче питания по длине ленты.
Как проверить сенсор обоснованно
Сначала подтвердите его назначение по паспорту и исправьте структурную схему. Проверять SEN30 под сетевым напряжением должен специалист или сервис, с безопасно оформленными соединениями и подходящей тестовой нагрузкой. Если устройство не работает уже в штатных условиях, тогда можно говорить о его неисправности.
Отправлять датчик в замену только потому, что он не включился от 12/24 В, преждевременно. В вашем случае фото прежде всего указывает на смешение сетевого и низковольтного способов управления, а небольшой запас блока питания является отдельным вопросом.
