Почему контактор бойлера не отпускает при переключении таймера

По вашему рисунку причина действительно связана с самоподхватом. Когда общий контакт B таймера переходит с A на C, уже замкнутый дополнительный контакт контактора сохраняет путь питания катушки через кнопку «Стоп». Краткого разрыва при переключении недостаточно, чтобы гарантировать отпускание контактора. Добавление второго силового контактора само по себе не является обязательным решением, но требуемую логику нужно изменить.

Что видно на приложенной схеме

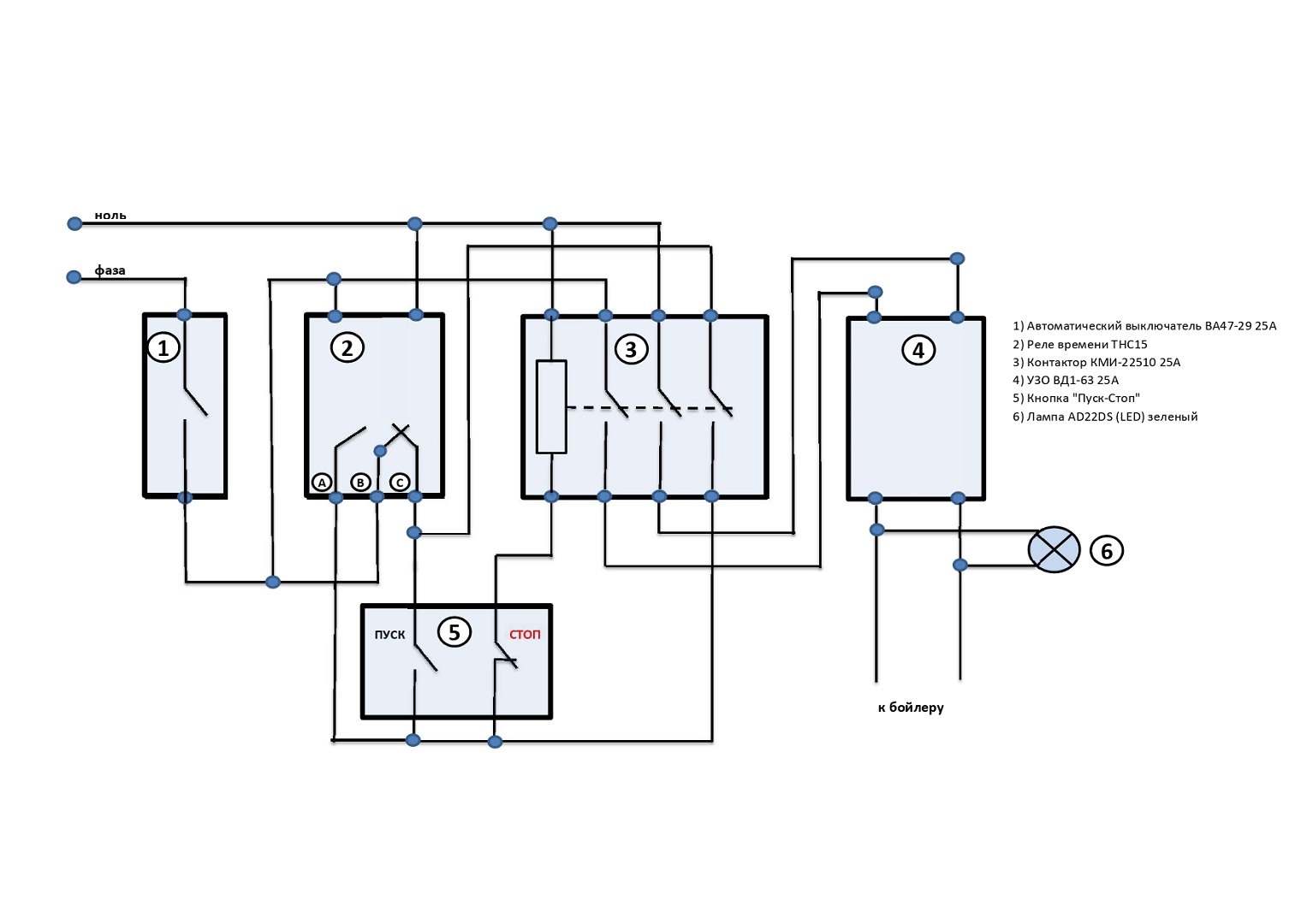

На рисунке указаны таймер THC15, контактор КМИ-22510, кнопки «Пуск–Стоп» и отдельный контакт удержания. В одном положении таймера катушка получает питание по прямому разрешающему пути. Во втором положении питание переходит на ветвь ручного управления, где ранее сработавший контактор уже замкнул собственный контакт. Возникает передача питания с одной ветви на другую без гарантированного сброса состояния.

Механическое отпускание требует времени. При этом время переключения конкретного таймера и время отпускания конкретной катушки нельзя определять по нарисованным символам. У контакторов дополнительно бывают причины удержания от остаточного тока; Schneider рассматривает такой механизм в технических пояснениях к цепям управления. Но в вашем случае сначала нужно устранить очевидный путь самоподхвата на схеме, а не подбирать наугад резистор или конденсатор.

Какой результат вам нужен

Если бойлер должен работать исключительно в льготном интервале, таймер должен давать разрешение всей цепи катушки. Окончание интервала обязано разрывать и прямое питание, и любой путь самоподхвата. Самый простой функциональный вариант — управление катушкой разрешающим контактом таймера без сохранения ручного включения после окончания интервала.

Если нужен ручной пуск только внутри этого интервала, разрешающий контакт ставят последовательно с цепью «Стоп» и параллельными ветвями «Пуск/самоподхват». Тогда самоподхват не обходит таймер. Однако такая логика может требовать ручного запуска после каждого нового разрешения; это следует отдельно согласовать с желаемым автоматическим включением.

Если ручной запуск нужен также днём, потребуется явно заданный режим «Авто/Выкл/Ручной» либо управляющее устройство с отдельной командой сброса при смене интервала. Простая перестановка A и C не создаёт гарантированную задержку. Требование «днём удерживать ручной пуск, но всегда сбрасывать ночной» уже предполагает память состояния и событие сброса.

Что проверить перед переделкой

Электрику понадобятся паспорта именно вашего THC15 и исполнения КМИ, напряжение катушки, маркировка вспомогательных контактов и желаемая таблица режимов. Буквы A/B/C на рисунке не следует переносить на реальные клеммы без проверки. Отдельно проверяют допустимую коммутацию катушки таймером, защиту цепи управления, автомат, УЗО, PE бойлера и собственный термостат с ограничителем температуры.

Нарисованная схема не заменяет полного проекта: например, защитный проводник бойлера на ней не показан. Испытать нужно не только включение по времени, но и конец интервала, кнопку «Стоп», восстановление питания и ручной режим. Работы выполняют после отключения и проверки отсутствия напряжения; увеличивать паузу переключения механическим вмешательством в таймер нельзя.
