Категория надёжности питания станочного участка

По одному перечню станков окончательно присвоить категорию надёжности нельзя. Для крупного станочного участка рабочей гипотезой может быть II категория, если отключение вызывает массовый простой и существенное нарушение производства. Но это нужно обосновать технологическими последствиями. Наличие ЧПУ или большая сумма киловатт сами по себе категорию не назначают.

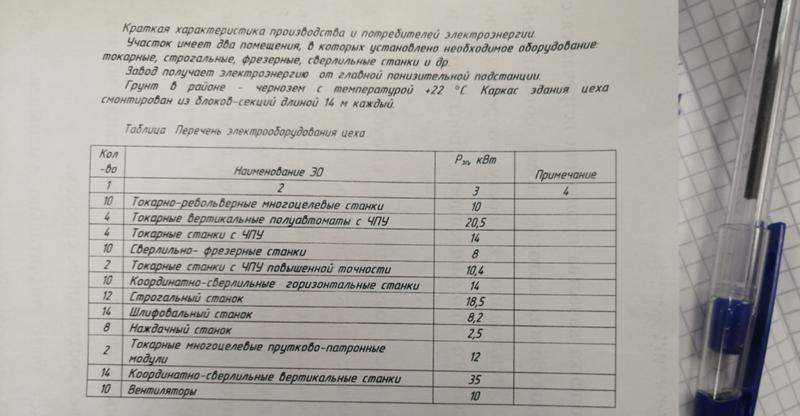

Что можно прочитать на вашей фотографии

В задании указан механический участок из двух помещений, токарное, строгальное, фрезерное и сверлильное оборудование, а также вентиляторы. Таблица содержит количество и мощность станков, в том числе с ЧПУ. Указано питание завода от одной понизительной подстанции. Эти сведения пригодны для расчёта нагрузки и группирования потребителей, но недостаточны для определения допустимой длительности перерыва.

Тип грунта, температура района и конструкция здания важны для других проектных расчётов. Они не заменяют сведения о последствиях потери питания. Нельзя вывести категорию из числа секций здания или количества установленных двигателей.

По какому принципу выбирают категорию

Критерий — что произойдёт при нарушении электроснабжения: появится ли опасность для людей, серьёзный ущерб технологическому процессу, массовый брак, длительный простой работников и связанных производств. Общие различия категорий изложены в разъяснениях Россети Ленэнерго для заявителей. Категория задаёт требования к надёжности, после чего выбирается соответствующая схема питания.

Поэтому обратное рассуждение «сейчас одна подстанция, значит III категория» неверно. Существующая схема может не соответствовать требуемой категории. Кроме того, одна подстанция может иметь разное устройство питания, трансформаторов и секций; её название не доказывает наличие или отсутствие двух независимых источников.

Для обоснования II категории нужно показать последствия останова участка, а не просто написать «завод». Если речь о небольшой мастерской, где безопасный останов и допустимый перерыв не приводят к последствиям более высокой категории, возможна другая оценка. Если отдельная система необходима для безопасности людей или предотвращения тяжёлой аварии, для неё могут потребоваться более строгие условия, чем для обычных станков.

Что добавить к учебному или рабочему заданию

Укажите режим работы, связь операций, стоимость и объём незавершённой продукции, допустимый простой и порядок безопасного останова. Для ЧПУ выясните, требуется ли питание лишь для сохранения данных и управляемой остановки или для продолжения обработки. Эти задачи отличаются по мощности и времени резервирования.

Назначение вентиляции нужно уточнить отдельно: общеобменная она или удаляет опасные выделения, допустима ли её остановка при работе оборудования. Аварийное освещение и противопожарные системы также рассматриваются по собственным требованиям. Необязательно присваивать всем приёмникам одну категорию только потому, что они находятся в одном цехе.

Корректный результат — ведомость электроприёмников с последствиями отказа, допустимыми перерывами и обоснованной категорией, затем схема необходимых источников и переключений. Для вашего снимка можно сформулировать условное обоснование II категории основного производства, но окончательное решение требует технологической части задания.
