Каменка 8 кВт при трёхфазном вводе 15 кВт: разбор схемы

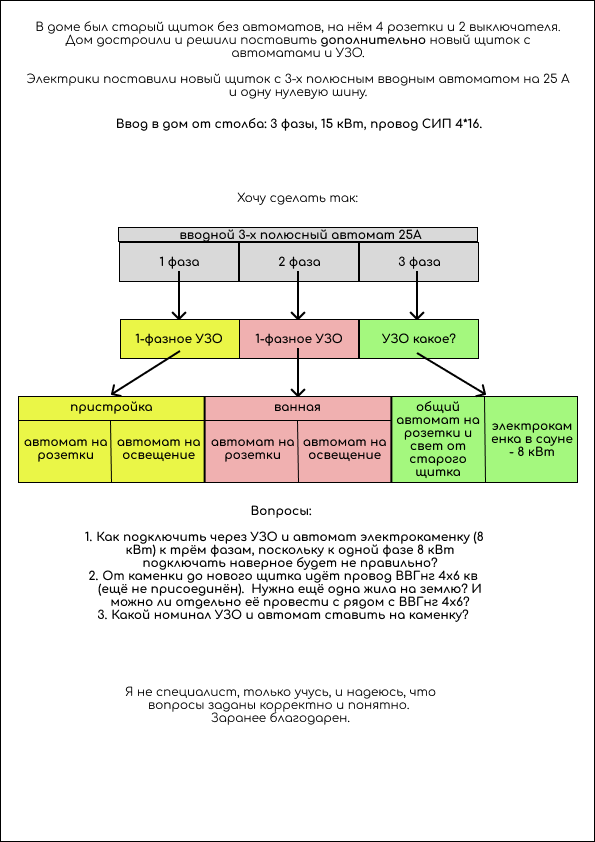

На вашем рисунке электрокаменка 8 кВт ошибочно попала в группу одной фазы вместе со старым щитком. Если паспорт печи допускает трёхфазное питание, ей нужна отдельная линия от трёхфазной части щита с согласованной защитой. Пропускать её три фазы через три независимых однофазных УЗО нельзя. Но окончательную схему пока составить невозможно: неизвестны модель каменки, её клеммная схема и фактическая система заземления дома.

Нагрузка при вводе 15 кВт и 25 А

Для симметричной активной нагрузки 8 кВт в сети 400 В расчётный фазный ток равен 8000/(√3 × 400) ≈ 11,5 А. При 380 В получается около 12,2 А. Это ориентир для проверки паспортных данных, а не готовый номинал автомата. На одной фазе при 230 В такая мощность потребовала бы около 34,8 А, что больше указанных 25 А вводного аппарата.

Трёхфазная каменка оставляет часть мощности для остальных потребителей, но ограничение действует по каждой фазе. Например, бойлер или чайник на уже нагруженной фазе могут вызвать перегрузку, даже если арифметическая сумма всех включённых приборов ещё кажется приемлемой. Разделение пристройки, ванной и старого щитка следует делать с расчётом реальных нагрузок, а не только по числу помещений.

Четыре жилы и отдельное заземление

На вложении указан уже проложенный ВВГнг 4×6. Для варианта питания L1, L2, L3, N, PE нужны пять проводников. Четырёхжильный кабель может подходить лишь для предусмотренной изготовителем схемы без рабочего нуля, где четвёртая жила используется как PE. Нельзя решить этот вопрос по мощности: некоторым печам или их контроллерам N необходим.

Добавление отдельного PE рядом с кабелем теоретически требует проверки материала, сечения, механической защиты, трассы и правильного начала защитной цепи. Поэтому ответ «бросьте ещё одну жилу» без осмотра был бы неполным. Для нового монтажа часто разумнее цельный кабель необходимого числа жил, но решение принимает проектировщик по фактической трассе. В горячей зоне также нужен кабель и способ прокладки, разрешённые паспортом каменки: пригодность ВВГнг для питающей трассы не означает пригодность его оболочки у печи.

СИП 4×16 и единственная нулевая шина не подтверждают наличие правильно выполненного PE. Сначала устанавливают систему питания и место разделения PEN либо устройство TT. Нельзя соединять защитный контакт печи с рабочим нулём после УЗО. Принципы разделения приведены в руководстве Schneider Electric по системе TN.

Как выбрать автомат и УЗО

Автомат выбирают по паспортному току, кабелю, условиям прокладки и требуемому отключению при повреждении. Предварительный ток 11,5–12,2 А не позволяет без этих данных окончательно назначить аппарат. Если для данной печи и местных требований предусмотрена дифференциальная защита, все рабочие проводники её цепи должны проходить через один подходящий многополюсный аппарат; PE через него не проводят. Нули других однофазных групп заимствовать нельзя.

У разных изготовителей есть особые требования к дифференциальной защите нагревателей. Их нельзя разрешать обходом существующего УЗО или переносом чужой схемы. Нужен паспорт именно вашей модели и согласованное решение специалиста. Harvia отдельно подчёркивает профессиональное подключение и зависимость соединительного кабеля от установки в разъяснении о кабеле каменки.

Перед монтажом подготовьте фото шильдика, всю страницу клеммной схемы, длину и трассу 4×6, данные пульта и вводного щита. Итогом должны стать отдельная линия печи, проверенный PE, распределение нагрузки по фазам и измерения после установки. При указанной неопределённости покупать конкретное УЗО заранее преждевременно.
