Подключение радиовыключателя K-PC811: где вход и выход

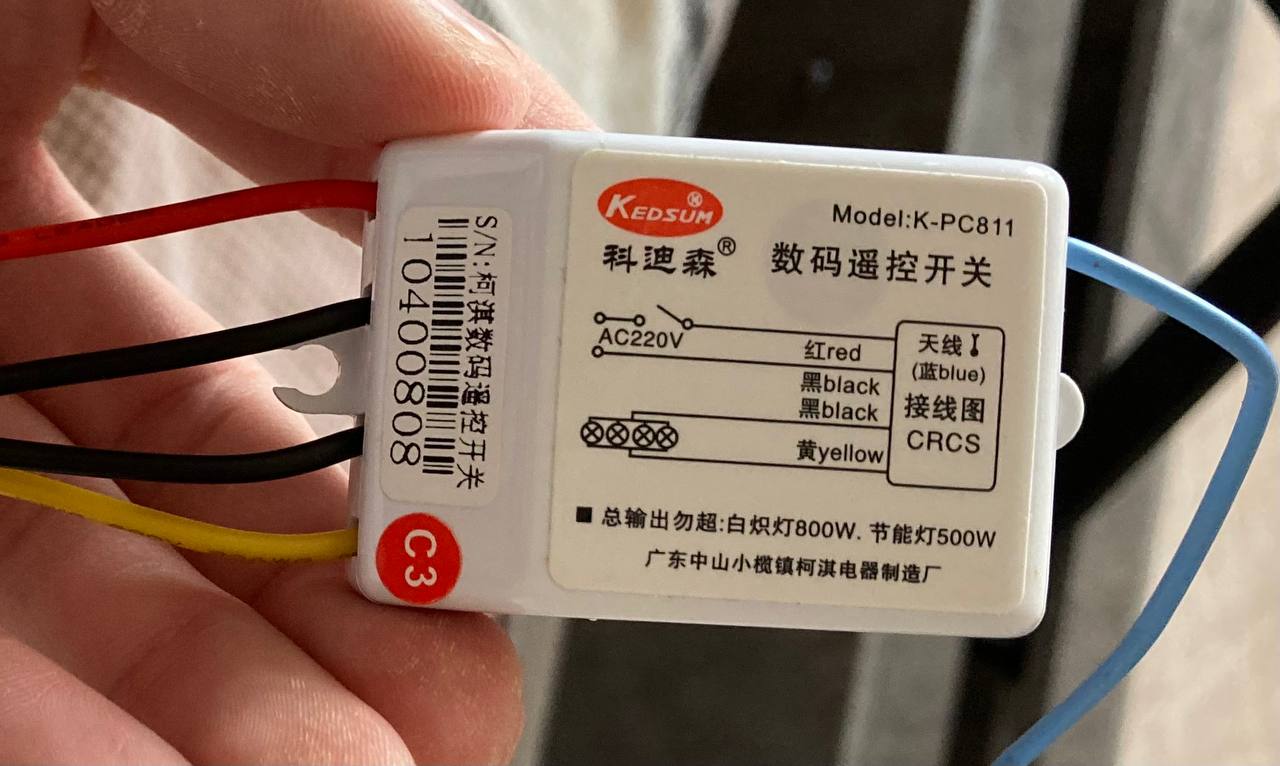

На вашем фото радиоуправляемый выключатель Kedsum K-PC811 с надписью AC220V. Это питание переменным током, поэтому здесь говорят о фазе и нейтрали, а не о плюсе и минусе. Синий провод на этикетке прямо подписан как антенна — его не подключают ни к сети, ни к светильнику.

Что показывает заводская этикетка

На рисунке красный провод расположен в цепи сетевой фазы через выключатель. Один чёрный показан вторым проводом входного питания. Ещё один чёрный и жёлтый относятся к цепи ламп: жёлтый является коммутируемым выходом по изображённой схеме, чёрный — вторым проводом нагрузки.

Таким образом, у блока есть пара для входа AC220V и пара для светильника, а отдельно выведена антенна. Эта расшифровка относится именно к этикетке на присланном фото. Нельзя применять её ко всем внешне похожим радиоблокам: цвета у других моделей могут отличаться.

Два чёрных провода внешне одинаковы. Их назначение нужно сопоставить с полным заводским руководством и фактическим расположением выводов; считать их безусловно взаимозаменяемыми по одному цвету не следует. Если блок уже переделывался или проводка не соответствует рисунку, монтаж останавливают до проверки.

Что проверить перед подключением

Светильник должен соответствовать выходу и допустимой нагрузке блока. На этикетке указаны разные ограничения для ламп накаливания и энергосберегающих источников; это не разрешение подключить произвольные LED-драйверы на ту же мощность. У светодиодных источников важны пусковые токи и рекомендации изготовителя приёмника.

Устройство не является понижающим блоком питания для ленты 12 В. Нельзя подавать его сетевой выход прямо на низковольтную нагрузку. Если у светильника предусмотрен защитный PE, он выполняется отдельно по схеме установки и не заменяется ни одним из управляющих выводов блока.

Как выполнить монтаж безопасно

Работу выполняют при отключённой линии с подтверждением отсутствия напряжения и защитой от случайного включения. HSE описывает необходимость надёжного отключения и проверки всех возможных источников питания. Положение настенной клавиши не является достаточным доказательством безопасности проводов.

Соединения размещают в подходящей оболочке, обеспечивают фиксацию и отсутствие оголённых участков. Сам радиоблок устанавливают с учётом охлаждения, доступности и условий эксплуатации. Антенну не укорачивают и не соединяют с защитным проводником ради улучшения приёма.

После монтажа проверяют включение с пульта, отключение, поведение после пропадания сети и отсутствие ненормального нагрева. Если у вас нет опыта определения L и N и безопасной работы с сетевыми цепями, подключение лучше поручить электрику, показав ему эту этикетку. Главная поправка к вопросу: здесь не «плюс и минус», а сетевой вход, выход на лампу и отдельная антенна.
