Как заменить электрическую вилку: 2 и 3 провода, заземление

Чтобы заменить электрическую вилку, сначала определяют класс защиты прибора, состояние шнура и требования к новой вилке. Затем выбирают совместимую разборную модель, подготавливают жилы по её инструкции, подключают их к обозначенным клеммам и закрепляют наружную оболочку шнура. После сборки нужна проверка качества ремонта: включение прибора само по себе её не заменяет.

Защитную жилу PE нельзя отрезать, чтобы подключить трёхжильный шнур к вилке без заземляющего контакта. Если прибору требуется защитное заземление, оно должно сохраняться на всём пути до питающей розетки. Обычной вилкой также нельзя заменять блок питания или трансформатор, встроенный в сетевой адаптер.

Что можно проверить до разборки

Отключите прибор от сети и осмотрите вилку, весь доступный шнур и розетку снаружи. Трещины, погнутые штыри, оплавление, обугливание, оголённые жилы и повреждённый ввод шнура — причины прекратить использование. Если вилка застряла в оплавленной розетке, не выдёргивайте её: отключение повреждённого участка и ремонт поручите электрику.

По чёрному штырю нельзя установить единственную причину неисправности. Проверки может требовать не только вилка, но и контакт розетки, переходник, шнур или сам прибор. Зачистка нагара не подтверждает исправность соединения. Вскрытие, подключение жил и проверки после ремонта должен выполнять человек, умеющий определить назначение проводников и проверить результат. Общие признаки повреждения перечислены в HSE HSG107, пункты 38–43.

Когда менять вилку, а когда весь шнур

Рекомендации по ремонту и замене изношенных гибких шнуров приведены в HSG107, пункты 61–63. Они не заменяют инструкцию конкретного прибора.

Два или три провода: сохраняем класс защиты прибора

Класс I: защита предусматривает соединение доступных проводящих частей с PE. Для такого прибора нужна вилка с защитным контактом и исправный защитный проводник. Отсутствие заземления в старой розетке не разрешает отрезать PE, оставлять его неподключённым или соединять с рабочим нулём внутри вилки.

Класс II: прибор использует двойную или усиленную изоляцию и не требует защитного заземления. Его обозначение — квадрат внутри квадрата; класс подтверждают маркировкой и руководством прибора. Два провода или пластиковый корпус сами по себе не доказывают класс II. Различие классов объясняют Schneider Electric и HSG107, пункты 13–14.

Если старый шнур уже переделывали, маркировка непонятна или неизвестно назначение третьей жилы, монтаж откладывают до проверки специалистом. Для импортного прибора дополнительно сверяют допустимое питание на его табличке: смена формы вилки не меняет напряжение сети.

Новая вилка должна подходить к розетке, нагрузке и условиям эксплуатации, а её клеммы и кабельный ввод — к материалу, сечению, числу жил, форме и наружному диаметру шнура. Надпись «16 А» на вилке не повышает допустимую нагрузку шнура, розетки или прибора. Не выбирайте изделие только по слову «евровилка»: оно не сообщает всех этих параметров.

Размеры разделки и обжим: пример конкретной вилки

Универсального правила «снять 5 см оболочки и зачистить каждую жилу на 1–2 см» нет. Ниже приведены данные одной модели, чтобы показать, что именно искать в паспорте. Это не рекомендация ставить её на любой прибор.

Источник: технический паспорт MENNEKES 152062. Диапазон клемм не является расчётом допустимого тока любого шнура. Момент 0,5 Н·м относится к соединительной клемме; переносить его на винты корпуса или кабельный ввод нельзя. Для другой модели нужны её собственные размеры, способ подготовки жил и моменты затяжки.

Наконечник подбирают к жиле и клемме, а обжим выполняют подходящим инструментом с требуемым профилем. Пассатижи не подтверждают заданный газоплотный обжим. Лужение, скручивание оголённого конца или кольцо под винт нельзя предлагать как универсальную подготовку: способ соединения должен соответствовать документации выбранной вилки. В приведённом паспорте рекомендован обжим наконечника.

Как устроен порядок замены разборной вилки

Следующая последовательность помогает проверить работу по инструкции изготовителя. Она относится к исправному гибкому шнуру и совместимой разборной вилке, когда класс прибора и назначение всех жил уже установлены. Работают при вынутой из розетки вилке; корпус прибора и стационарную розетку для этой операции не вскрывают.

1. Проверяют комплектность и инструкцию. До разделки выясняют порядок установки корпуса, уплотнений и кабельного ввода. Если эти детали должны надеваться на шнур заранее, делают это до подключения жил.
2. Удаляют повреждённый конец и подготавливают шнур. Длины берут из документации вилки. Не оставляют надрезанную изоляцию и повреждённые проволоки жилы. Общие приёмы показаны в статье о снятии изоляции с проводов; конкретные размеры определяет паспорт.
3. Подключают жилы к своим клеммам. PE подключают к защитной клемме по её обозначению и схеме изготовителя, а не по правилу «она всегда посередине». Жёлто-зелёная жила штатного современного шнура служит защитным проводником. Цвета сверяют с документацией; нестандартную или переделанную проводку по цвету не угадывают. См. также цветовую маркировку проводов.
4. Выполняют соединения и укладку. Применяют предусмотренную подготовку концов и момент затяжки. Изоляция не должна оказаться в зоне электрического контакта, отдельные проволоки — выступать из зажима, а жилы — попадать под крепёж корпуса. Длины и укладку PE сохраняют согласно инструкции вилки.

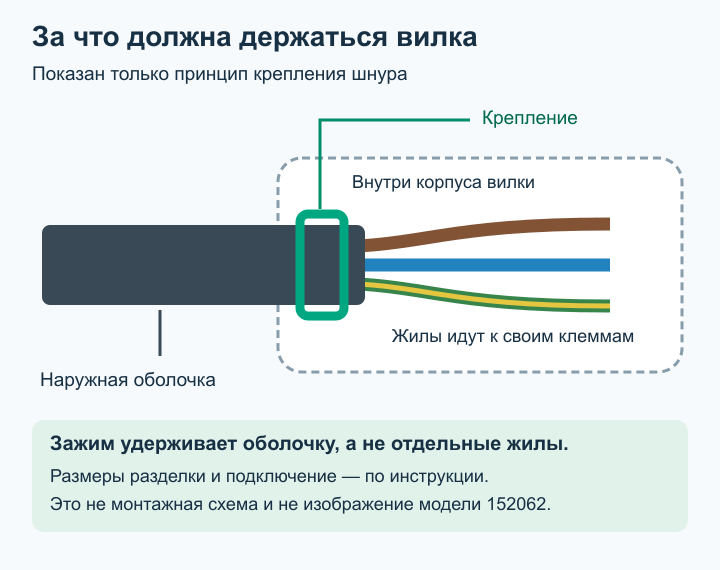

5. Закрепляют шнур за наружную оболочку. Узел разгрузки натяжения не должен держать только отдельные цветные жилы. Если он не подходит к диаметру или форме шнура, выбирают совместимую вилку; изолента и узел на шнуре не заменяют штатное крепление.
6. Собирают корпус и проверяют результат. Крышка должна закрываться без пережатых жил, перекоса и щелей. Уплотнения и крепёж устанавливают по инструкции. До подключения к сети выполняют проверки, описанные ниже.

Какая проверка нужна после замены

До подачи питания проверяют назначение подключений, крепление жил и наружной оболочки, отсутствие повреждений и правильность сборки. Для прибора класса I необходимо подтвердить целостность защитной цепи; также оценивают изоляцию и другие параметры по процедуре проверки конкретного прибора. Специалист выбирает подходящий метод, прибор и критерии результата. «Прозвонка пищит» и «прибор включился» не являются полной проверкой ремонта.

HSE отдельно отмечает, что повреждение защитного проводника или изоляции может быть незаметно при осмотре, и относит ремонт к основаниям для осмотра с испытанием: HSG107, пункты 47–50. Не экспериментируйте с измерениями на открытой вилке под напряжением. Если после ремонта появляются запах, треск или нагрев, использование прекращают и устанавливают причину.

Ответы на вопросы из комментариев

Можно ли три провода подключить к вилке с двумя контактами?

Если третья жила — PE прибора класса I, нельзя. Нужна совместимая вилка с защитным контактом и исправная система защитного заземления. Отрезание жилы не превращает прибор в класс II.

А двухжильный шнур — к вилке с защитным контактом?

Сначала подтверждают класс II и допустимость такой замены по документации прибора и вилки, включая крепление именно этого шнура. Защитную клемму не соединяют с рабочими жилами. Наличие свободного контакта в корпусе не создаёт заземления и само по себе не доказывает совместимость. Если данных нет, подбирают предусмотренный изготовителем шнур или обращаются в сервис.

Где должна быть фаза: справа или слева?

Не определяйте назначение клемм по фотографии другой вилки. Соблюдают обозначения и схему конкретного изделия. Если работа прибора зависит от ориентации подключения, это повод проверить требования прибора и причину такого поведения со специалистом. Перестановкой проводов и пробными включениями неисправность не диагностируют.

У японского прибора белая, чёрная и розовая жилы. Какая из них земля?

По этому описанию определить PE нельзя. Нужны модель, схема и проверка проводников. Дополнительно проверяют совместимость питания по табличке прибора; установка местной вилки сама по себе её не обеспечивает.

У гирлянды оборвался провод у «вилки с трансформатором». Можно поставить обычную?

Нет: нельзя обходить питающий блок и подключать его выходную цепь прямо к сети. По модели гирлянды подбирают предусмотренный блок питания или передают комплект в сервис.

Переходник расплавился, штырь почернел. Достаточно почистить и заменить вилку?

Нет. Комплект отключают и не используют до проверки вилки, шнура, переходника и розетки. Следы перегрева требуют выяснить причину; работоспособность после очистки не подтверждает исправность.

Источники и область применения

Параметры разделки, обжима и затяжки сверены с паспортом MENNEKES 152062, страница 2. Общие принципы классов защиты — с разъяснением Schneider Electric и HSG107. Крепление оболочки, цвета штатных жил и ограничения для оборудования с другим напряжением рассмотрены также в HSE INDG247, страницы 5–7. HSE — британское техническое руководство, а не российская правовая норма; расположение контактов и предохранитель британской вилки из его иллюстраций здесь не переносятся на другие конструкции. Натурное испытание конкретной вилки и прибора для этой статьи не проводилось.

Уточнение редакции от 5 октября 2026 года. Прежний совет срезать защитную жилу при переходе на вилку без заземления был ошибочным и удалён. Ответы в старых комментариях о подключении двух проводов и замене обгоревшей вилки нужно читать с условиями, изложенными выше: класс защиты сохраняют, а причину перегрева проверяют до повторного использования.
