Подскажите, пожалуйста, как выглядит предохранитель у электроплиты стеклокерамика Гаренье и есть ли он вообще?? Ситуация такая: собрались подключить новую плиту самостоятельно. В инструкции было написано 2 фазы и серый провод нейтральный. Сделали всё, и плита не заработала, но запахло немного сгоревшей электрикой. Потом уже в интернете в видео поняли, что фазы не 2, а 3, и что серый провод не нейтраль?? теперь думаем: 1) сгорел предохранитель, может, тогда просто его можно заменить 2) предохранителя нет, и сгорело что-то в плате более серьезное и тогда вопрос, целисообразен ли ремонт в мастерской, либо дешевле купить новую плиту. Фото схемы прилагаю. Заранее, спасибо за ответ?
Не включайте плиту повторно. Запах горелой электроники после подключения — основание для диагностики сервиса и проверки питающей сети электриком. Предохранитель у конкретной модели может быть, но даже его перегорание не означает, что достаточно заменить только его: он мог отключить цепь вследствие повреждения других деталей.
Что можно увидеть на приложенной фотографии

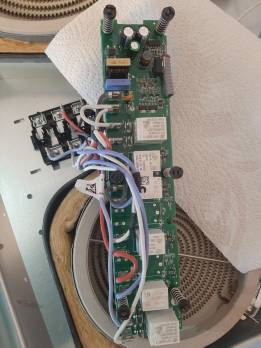

На снимке видны нагревательные элементы, длинная электронная плата с реле и соединительные провода. Это фотография внутренностей, а не читаемая схема подключения. Разрешение и ракурс не позволяют достоверно прочитать обозначения всех компонентов, установить наличие конкретного предохранителя или проследить соединения от входных клемм.
Поэтому указывать пальцем на похожий цилиндрический элемент и называть его предохранителем было бы ненадёжно. На плате внешне похожими могут быть разные компоненты. Целостность дорожек и исправность входного источника питания также не оцениваются только по отсутствию очевидной чёрной отметины.
Почему нельзя исправлять подключение по цветам из видео
Схемы 1N~, 2N~ и 3N~ обозначают разные варианты питания, которые допустимы только если предусмотрены изготовителем данной модели. Наличие трёхфазной сети в здании не означает, что каждую панель обязательно подключают к трём фазам. Обозначение 2N~ само по себе не является ошибкой.
Цвета проводов в комплектном шнуре и их функции определяются заводской схемой, маркировкой и конкретным исполнением. Нельзя считать серую жилу нейтралью или фазой исключительно по чужому ролику. Особенно опасно ошибочно подать линейное напряжение около 400 В на узел, рассчитанный на 230 В, либо оставить необходимую нейтраль неподключённой.
Нужны полная модель и артикул с шильдика, страница подключения из комплектной инструкции и проверенные данные питающей линии. Gorenje предоставляет поиск инструкций по модели и коду изделия. Именно этот документ, а не обобщённая картинка для марки, должен быть исходным.
Как определить ремонтопригодность
Сервис проверяет входную защиту, варистор при его наличии, цепь питания электроники, дорожки и управляющие элементы. Возможны как относительно локальные повреждения, так и неисправность нескольких узлов. Их стоимость и наличие определяют смысл ремонта; по фотографии нельзя честно выбрать между «дешёвый предохранитель» и «покупать новую плиту».
Если предохранитель действительно сгорел, устанавливают причину и используют деталь требуемого типа и характеристик. Перемычка вместо него, завышенный номинал или случайная проволока недопустимы. В инструкции изготовителя, раздел Service ремонт связан с отключением питания и подходящими запасными частями.
Закажите письменную диагностику и смету, сообщив мастеру исходную схему соединения до любых перестановок. Одновременно электрик должен устранить ошибку питания, иначе отремонтированная плата может пострадать снова. До этого не разбирайте подключённую плиту и не считайте её безопасной только потому, что дисплей не светится.
