Как подключить двойную розетку, если из стены выходят шесть проводов?

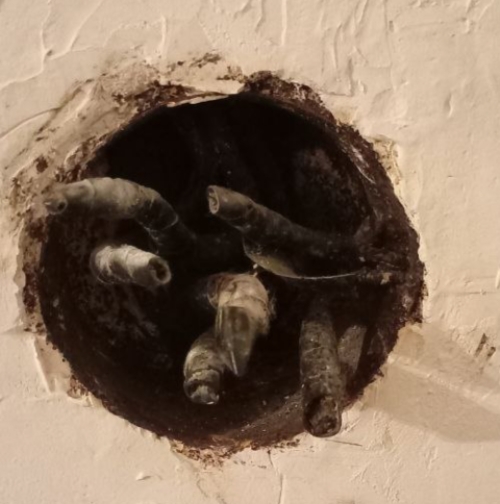

По фотографии назначить шесть проводов к клеммам новой двойной розетки нельзя. На снимке видны старые изолированные концы без читаемой цветовой маркировки и без понятной схемы соединений. Шесть концов не означают автоматически две тройки «фаза, ноль, земля»: возможны проходящие линии, ответвления или старая двухпроводная разводка.

Какие схемы могут скрываться за шестью концами

Это могут быть вход, выход и дополнительное ответвление двухпроводной цепи. Другой вариант — два трёхжильных кабеля, но наличие защитного проводника тогда требуется подтвердить. Возможны и независимые цепи, которые вообще нельзя объединять на одной розетке. Материал жил по этому фото также нельзя уверенно определить: окраска и загрязнение не заменяют осмотра.

Поэтому сначала восстанавливают назначение каждого проводника: откуда он приходит, куда уходит, чем защищён и отключается. Проверяют, нет ли питания из нескольких групп. При старой проводке особенно важно не считать любой третий провод заземлением и не делать перемычку от рабочего нуля на защитный контакт.

Что важно для самой двойной розетки

Нужно знать модель механизма и устройство его клемм. Число подключаемых жил, их сечение, материал и способ оконцевания должны соответствовать паспорту. Не всякий зажим допускает три проводника, даже если физически удаётся их вставить. Двойная розетка также не означает автоматически удвоенный допустимый ток питающей линии или всего механизма.

При проходящей линии может потребоваться отдельное рассчитанное соединение и проводник к механизму. Конкретный способ выбирают после определения схемы и доступного места в коробке. Для примера, WAGO указывает для отдельного соединителя число проводников и собственные допустимые характеристики; произвольно переносить их на любую клемму розетки нельзя.

Как подготовить безопасную замену

Оставьте цепь отключённой и не пробуйте комбинации проводов включением автомата. Электрику нужно проверить отсутствие напряжения подходящим прибором, затем прозвонить обесточенные линии и обозначить их. Индикаторная отвёртка и совпадение цвета не позволяют полностью восстановить такую схему.

На фото состояние концов требует очной оценки: достаточно ли длины для нового соединения, нет ли надломов и разрушения изоляции. Если жилы короткие или хрупкие, нельзя вытягивать их из стены усилием и зажимать повреждённый участок. Условия наращивания и выбор соединителя зависят от материала и состояния проводников.

После установки проверяют не только питание новой розетки, но и дальнейшие розетки проходящей группы, защитные соединения и работу защиты. Полезный результат — промаркированная понятная схема и исправный механизм, а не распределение шести неизвестных концов по внешне подходящим отверстиям. Именно этих данных в приложенной фотографии не хватает для точной инструкции подключения.
