Что означают цветные выводы двигателя вытяжки на шильдике

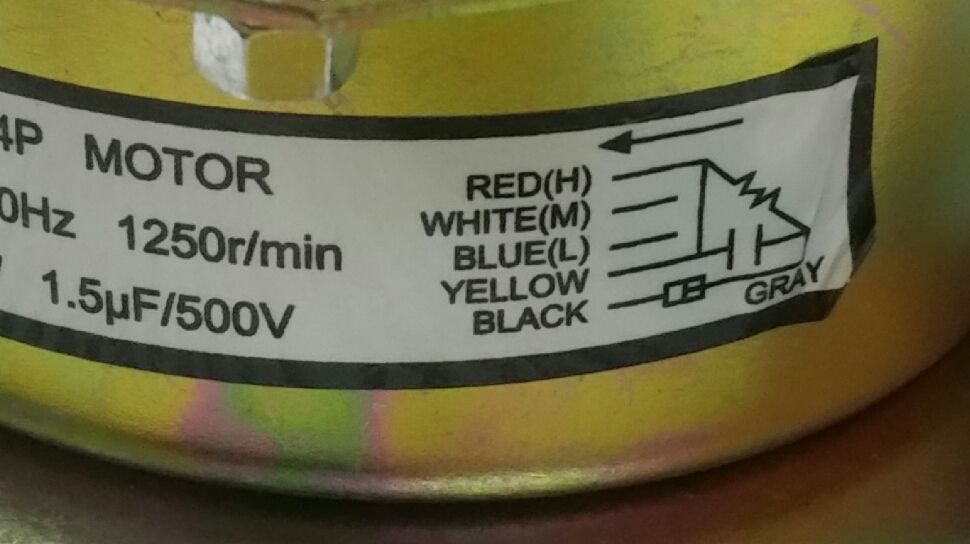

На снимке можно прочитать назначения скоростных выводов: RED (H) — красный, высокая скорость; WHITE (M) — белый, средняя; BLUE (L) — синий, низкая. Также указаны YELLOW, BLACK и GRAY, частота вращения 1250 об/мин и конденсатор 1,5 мкФ/500 В. Однако левая часть шильдика обрезана, поэтому напряжение питания и полное исполнение двигателя не подтверждены.

Что означает эта маркировка

Буквы H, M и L здесь относятся к скоростям двигателя, а не к фазам трёхфазной сети. Подавать питание одновременно на несколько скоростных выводов нельзя без специального разрешения изготовителя. Переключатель вытяжки должен выбирать предусмотренный режим, исключая ошибочное соединение отводов между собой.

Обозначение 1,5 мкФ указывает ёмкость конденсатора. Число 500 В относится к его маркировке и не означает, что двигатель питается от сети 500 В. Рабочий конденсатор подбирают по типу и параметрам, установленным изготовителем двигателя; произвольный электролитический конденсатор такой заменой не является.

На рисунке возле чёрного вывода показан дополнительный элемент, похожий на защитный контакт. По одному небольшому изображению нельзя уверенно назначить всем проводам функцию и предложить подключение к розетке. В частности, обход предполагаемой термозащиты ради запуска исключается. Серый провод также нельзя назначать защитным PE только из-за цвета.

Чего не хватает для точного соединения

Нужны полный шильдик без обрезанного края, модель вытяжки, фотография штатного конденсатора и схема переключателя скоростей. Важно установить, соответствует ли фактический набор проводов надписи: двигатель мог ремонтироваться, а цвета могли быть изменены. Для рабочего соединения требуется подтверждение общего вывода и конденсаторной цепи именно этого двигателя.

Производитель WEG в своих схемах однофазных двигателей отдельно требует пользоваться схемой на шильдике конкретного мотора. Это общий принцип, а не идентификация вашего двигателя как WEG. Схема другого вентилятора с похожими цветами не подтверждает взаимозаменяемость выводов.

Как завершить проверку

На обесточенном двигателе специалист сопоставляет выводы и проверяет обмотки, защитный элемент, конденсатор и изоляцию. Одни только сопротивления между проводами не всегда позволяют восстановить схему многоскоростной обмотки без документации. Если мотор гудит и не вращается, его не оставляют под напряжением и не пытаются раскрутить рукой.

После установления схемы проверяют правильность переключения, направление вращения и рабочий ток. Для вашего снимка достоверно расшифрованы три скоростные метки и обозначение конденсатора; точные соединения оставшихся проводов требуют полного паспорта. Такой предел лучше сохранить, чем повредить обмотку или исключить защиту экспериментальным подключением.
