Как подключить вторую розетку, если назначение кабелей неизвестно

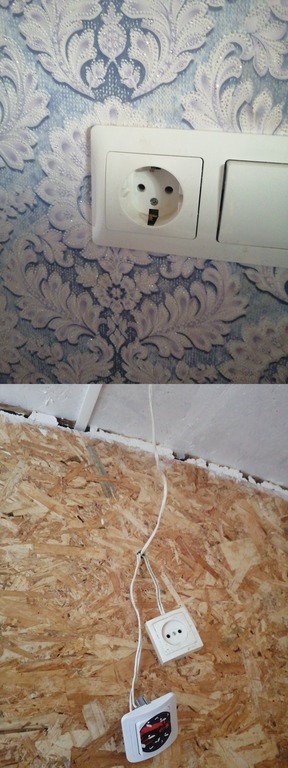

По фотографии нельзя безопасно указать, какие именно жилы нужно соединить, чтобы заработала розетка в доме. Снаружи видны розетка рядом с выключателем, два других механизма и проложенные к ним белые кабели, но клеммы и назначение жил не показаны. Соединять их по цвету оболочки или расположению на снимке нельзя.

Что действительно видно на снимке

Нижние механизмы выглядят незакреплёнными, а кабели сходятся к месту, где детали соединения неразличимы. На верхней розетке виден защитный контакт, однако наличие металлического контакта не доказывает подключение исправного PE. Фотография также не позволяет определить сечение, материал жил и автомат, защищающий линию.

Поэтому изображение полезно для понимания общей ситуации, но не является схемой. В частности, нельзя уверенно назвать один кабель питающим, другой отходящим в комнату, а третий связанным с выключателем. Даже если все кабели одинаковые, внутри они могут выполнять разные функции и относиться к разным цепям.

Как должны быть связаны две обычные розетки

Розетки одной разрешённой группы обычно подключают параллельно: соответствующие рабочие проводники каждой точки получают одно и то же питание, а защитный проводник сохраняет свою функцию. Последовательное включение розеток через подключённые приборы для бытовой сети не подходит. Это принцип, а не указание соединить конкретные видимые концы.

Перед добавлением точки проверяют допустимую суммарную нагрузку. Вторая розетка не удваивает возможности старого кабеля или автомата. Нужно учитывать все приборы на группе, тип соединителей и допустимость подключения нескольких жил к клемме механизма. Если клемма предназначена для одной жилы, вторую нельзя просто зажать рядом.

Что нужно восстановить до подключения

Электрик безопасно отключает цепь, подтверждает отсутствие напряжения, прослеживает кабели и проверяет назначение каждой жилы. Затем проверяет целостность проводников, защиту и возможность присоединения комнатной розетки. Общие требования к безопасному отделению питания описаны в руководстве HSE по работе с электроустановками. Проверка индикаторной отвёрткой не заменяет этот порядок.

После установления схемы соединения размещают в предназначенной для этого коробке или корпусе, защищают от прикосновения и механического натяжения. Розетки должны быть закреплены на подходящем основании; видимая древесная плита требует учитывать условия установки и нагрева. Открыто висящие механизмы нельзя считать завершённым монтажом.

Для уточнения задания полезны описание того, какая розетка сейчас работает, какой кабель выведен именно из комнаты, и перечень планируемых приборов. Фотографии допустимо делать только безопасно доступных частей, без вскрытия под напряжением. До проверки не подавайте питание на свободные жилы и не используйте защитный контакт как замену отсутствующему рабочему проводнику.
