Четыре провода у двухклавишного выключателя: бра и купейный свет

Четвёртый провод нельзя назначить по расположению на фотографии или просто поместить в свободное отверстие нового выключателя. Судя по описанию двух бра и купейного света, он может быть отдельным проводом одной из групп либо продолжением питания, но это нужно подтвердить. Старый и новый механизмы могут иметь разную компоновку клемм.

Что видно в вашем коллаже

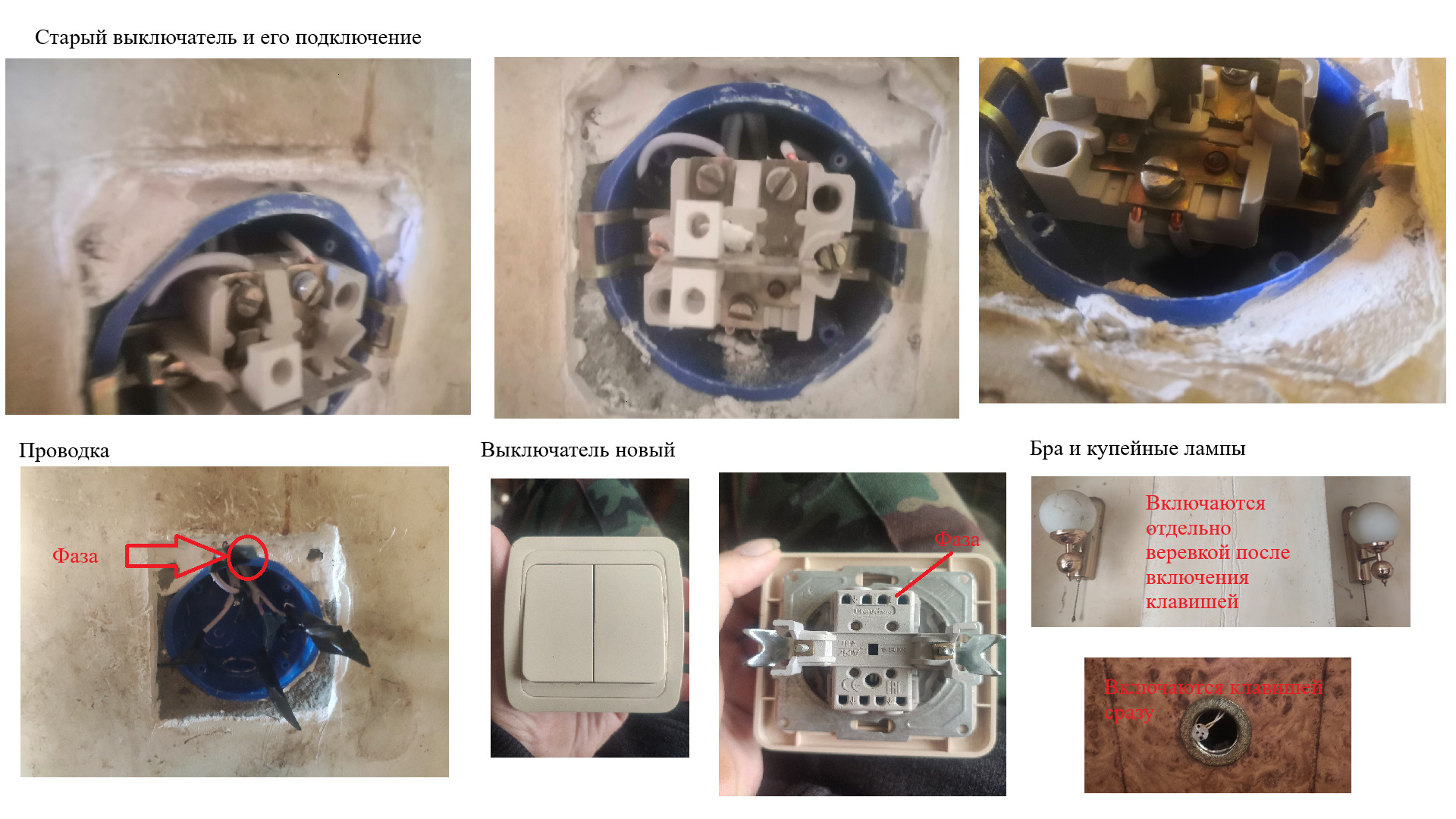

На снимках показаны старый механизм, несколько отдельных проводников и новый двухклавишный выключатель. Видно также, что бра имеют собственные цепочные выключатели и получают разрешение питания настенной клавишей, а купейные светильники включаются непосредственно клавишей. Это описывает желаемую логику, но не позволяет проследить каждую жилу от коробки до конкретного светильника.

В обычной двухклавишной схеме есть общий фазный вход и два независимо переключаемых выхода. Однако у клеммы могут быть два отверстия для одного электрического контакта, а у другого механизма — отдельные общие контакты двух секций. Число отверстий не равно числу независимых цепей. Схему контактов определяют по маркировке и паспорту аппарата.

Какие варианты четвёртого провода возможны

Если к двум бра проложены отдельные возвращающиеся жилы, они могут относиться к одной управляемой группе. Тогда электрическое объединение выполняют только после подтверждения назначения и с учётом допуска клеммы для двух жил. Если четвёртая жила передаёт постоянную фазу дальше, её включение на переключаемый выход изменит работу другой части освещения.

Возможны и другие схемы, поэтому нельзя объявить четвёртый провод «лишним». Наличие цепочек у бра не доказывает постоянную фазу в стене: по вашей подписи цепочки действуют после включения настенной клавиши. Этот факт помогает проверке, но не заменяет прозвонку маршрутов при отключённой цепи.

Как правильно выполнить замену

Электрик должен отключить питание, проверить отсутствие напряжения, определить общий питающий провод и отдельно проследить все три оставшиеся жилы. Затем составляет короткую схему: какая клавиша разрешает питание бра, какая включает купейный свет и есть ли продолжение цепи. Перестановку проводов выполняют по этой схеме, а не по принципу «верх старого — верх нового».

Различие обычных, проходных и промежуточных механизмов объяснено в официальном разъяснении Schneider Electric о типах выключателей. Поэтому нужно также проверить, что купленный механизм выполняет нужную функцию и имеет подходящий номинал для вашей нагрузки.

Если требуется соединить две жилы, а клемма допускает только одну, применяют подходящее соединение и отдельный вывод к выключателю. Способ выбирают по материалу и сечению проводов, объёму коробки и допустимости соединителя. Оголённые части не должны выступать за пределы изоляционных зон, а изолента не заменяет правильную клемму.

После монтажа проверяют обе клавиши и обе цепочки бра, чтобы убедиться в сохранении исходной логики. Для точного удалённого указания сейчас не хватает читаемой маркировки клемм нового аппарата и подтверждённого назначения всех жил. Самый полезный результат — сначала их подписать после проверки, а затем подключить по паспорту.
