Два УЗО в трёхфазном щите и выбор отключающей способности автоматов

Подключить несколько групп от трёхфазного ввода через два УЗО можно, но сначала нужно выяснить число полюсов этих УЗО и систему заземления дома. Обозначения «С63» и «С40» для обычного УЗО некорректны: буква C относится к характеристике защиты автомата. У УЗО указывают номинальный ток, дифференциальный ток, тип и число полюсов.

Как распределяются фазы и нейтрали

Двухполюсное УЗО обслуживает однофазную цепь: через него проходят соответствующая фаза и её рабочая нейтраль. Провести три независимые фазы через два двухполюсных УЗО по предложенному принципу нельзя. Четырёхполюсное УЗО может охватывать три фазы и N; после него однофазные групповые автоматы распределяют по фазам с учётом нагрузки.

Каждое УЗО должно иметь отдельную нейтральную шину своих отходящих цепей. Соединять эти шины после двух разных УЗО, возвращать часть тока на общую входную нейтраль или объединять N с PE нельзя. PE идёт отдельно и через измерительный узел УЗО не проходит. Разделение PEN и возможность установки четырёхполюсного вводного аппарата зависят от фактической системы питания; добавлять разрыв в неразделённый PEN недопустимо.

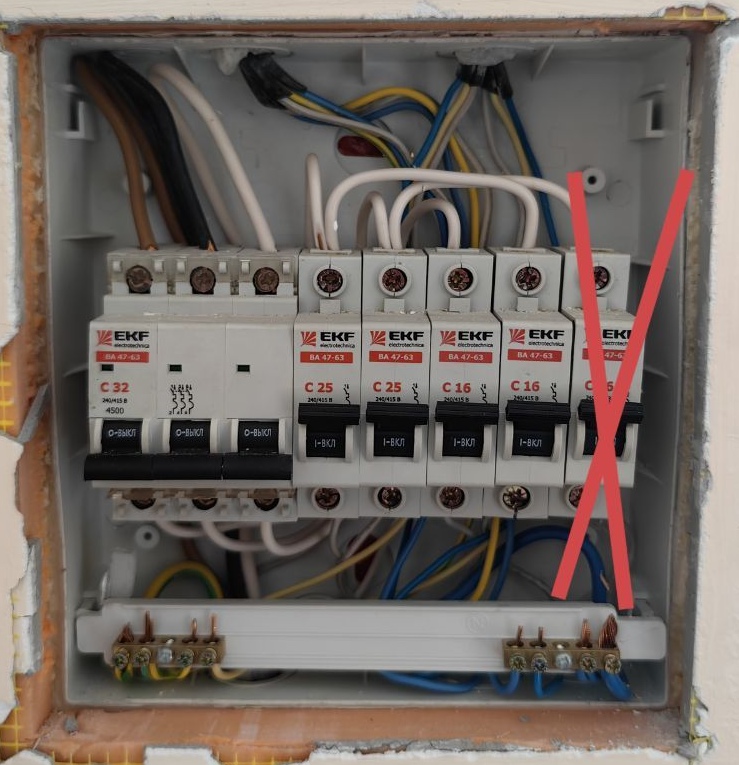

На фотографии видны трёхполюсный C32 и групповые C25/C16, но по фото невозможно подтвердить сечения кабелей, назначение всех шин и качество скрытых соединений. Перечёркнутый автомат также нельзя объявить доказательством обмана: следует проследить его проводники и выяснить назначение.

Что означают 4,5, 6 и 10 кА

Отключающая способность показывает, какой ток короткого замыкания аппарат способен безопасно отключить в нормированных условиях. Это не номинальный рабочий ток и не величина, которую автомат «пропускает всегда». Автомат C40 на 10 кА не предоставляет дому больше мощности, чем C40 на 4,5 кА.

Если ожидаемый ток КЗ в точке установки действительно 10 кА, отдельный аппарат на 4,5 кА применять без подтверждённой координации нельзя. Руководство Schneider по выбору автоматов требует сопоставлять отключающую способность с ожидаемым током КЗ именно в месте установки. Допустимые сочетания с вышестоящей защитой подтверждаются таблицами производителя, а не предположением, что вводной автомат всё спасёт.

Как выбрать аппараты для дома

Ток КЗ на вводе и в домашнем щите может различаться из-за сопротивления питающего кабеля. Поэтому замена опломбированного автомата на 6 или 10 кА не определяет автоматически ни амперный номинал, ни отключающую способность аппарата в доме. Нужны расчёт или измерения и данные питающей сети. Работы с пломбами согласуют с организацией, отвечающей за учёт.

Номиналы C25 для розеток также требуют проверки: они не обосновываются одним названием группы. Нужно учитывать кабель, способ прокладки и допустимый ток установленной арматуры. УЗО на 40 или 63 А само не защищается от перегрузки; его защиту согласуют с автоматами. Вводное УЗО 300 мА не заменяет групповую дополнительную защиту 30 мА, а каскад УЗО требует проверки селективности. Практический следующий шаг — однолинейная схема с сечениями, длинами, нагрузками и точными артикулами, после чего можно назначить обоснованные аппараты.
