Зачем соединять корпуса дополнительной системой уравнивания потенциалов

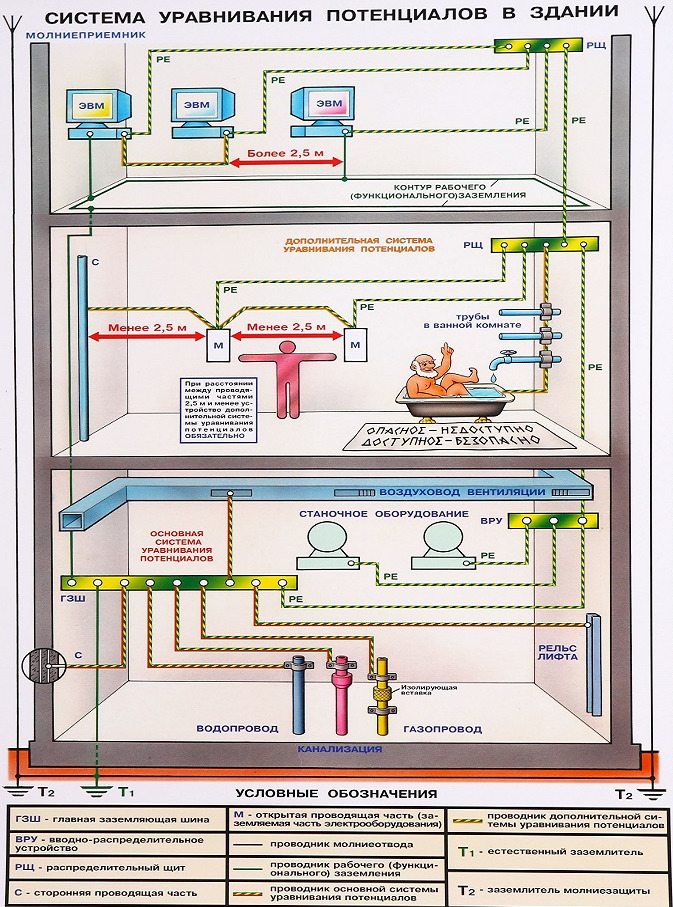

На приложенном рисунке буквой М обозначены открытые проводящие части электрооборудования, например доступные металлические корпуса. Это видно в легенде внизу плаката. Дополнительный проводник между ними относится к ДСУП — дополнительной системе уравнивания потенциалов. Её задача — уменьшить разность потенциалов между частями, которых человек может коснуться одновременно, даже если каждая уже имеет собственный PE.

Почему двух проводников PE может быть недостаточно для равенства потенциалов

Проводники и контакты имеют ненулевое сопротивление. При повреждении изоляции и протекании тока по защитной цепи на них возникает падение напряжения. Поэтому два корпуса, соединённые с удалённой общей шиной разными проводниками, не обязательно имеют совершенно одинаковый потенциал до срабатывания защиты. Дополнительная местная связь уменьшает разность между соседними частями.

Условный пример показывает смысл: если по участку сопротивлением 0,2 Ом протекает ток 100 А, падение составит 20 В. Это не расчёт вашей установки и не норматив допустимого напряжения; значения выбраны только для объяснения U = IR. Короткая правильно выполненная связь меняет пути тока и помогает уменьшить локальную разность потенциалов. При этом автоматическое отключение повреждённой цепи всё равно необходимо.

Что означает надпись «менее 2,5 м»

На плакате этим расстоянием иллюстрируется возможность одновременного доступа к двум проводящим частям. Это учебная схема, а не универсальная инструкция «соединять абсолютно весь металл ближе 2,5 м». Реальные требования зависят от помещения, защитной системы, назначения частей и действующих норм. Нельзя считать корпус безопасным лишь потому, что соседний оказался на несколько сантиметров дальше указанной границы.

На том же рисунке С означает стороннюю проводящую часть, способную внести потенциал извне, например связанную с землёй металлическую конструкцию или трубопровод. Не всякая металлическая декоративная деталь автоматически является такой частью. В руководстве Schneider Electric отдельно определены открытые и сторонние проводящие части и объяснена связь одновременно доступных элементов.

Как ДСУП связана с основной системой

Основная система уравнивания потенциалов объединяет предусмотренные проводящие части здания у главной заземляющей шины. Дополнительная действует локально, например в помещении с повышенным риском. Она соединяется с надлежащей защитной системой и не заменяет PE питающих линий. Делать отдельный набор перемычек в ванной без понимания состояния общего PE нельзя: при ошибке такая сеть способна распространить опасный потенциал на соседние части.

Сечение дополнительного проводника выбирают по назначению связи, сечениям соответствующих защитных проводников и механической защите, а не по одинаковой толщине линий на картинке. Принципы такого выбора приведены в разделе о проводниках уравнивания потенциалов. Для практического монтажа специалист устанавливает, какие именно части подлежат соединению, проверяет непрерывность и пригодность точек крепления. Рисунок полезен для понимания идеи, но не заменяет схему конкретного здания и измерения после монтажа.
