На старом выключателе четыре провода, а у нового три клеммы

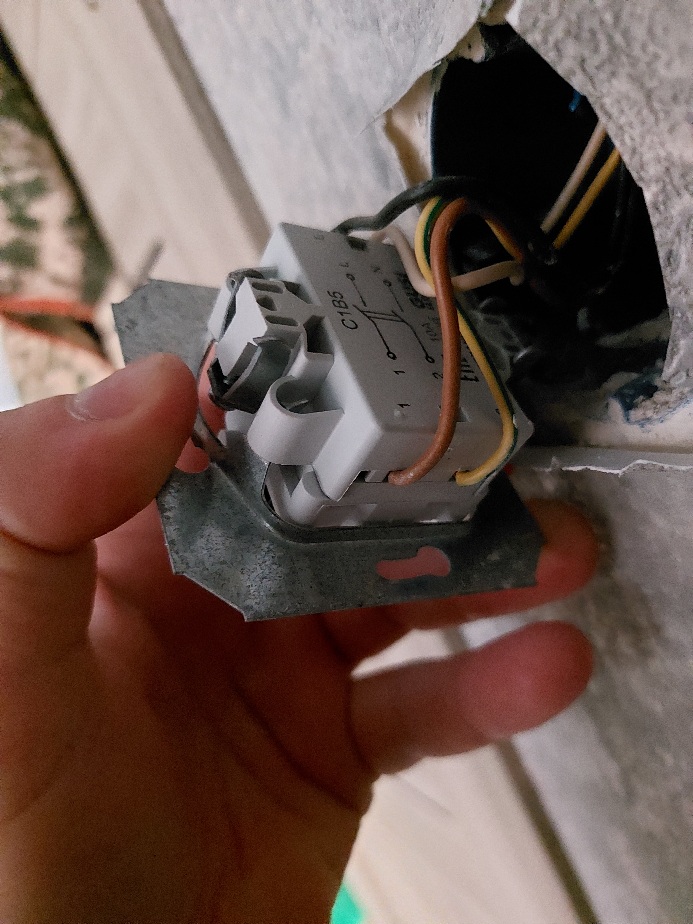

Убирать какой-либо из четырёх проводов наугад нельзя. На вашей фотографии видны четыре подключённые жилы и нанесённая на механизм схема, похожая на перекрёстный переключатель. Такой аппарат может иметь одну клавишу, но выполнять другую функцию, чем новый механизм с тремя клеммами. Поэтому вероятнее всего проблема в выборе несовместимой замены, а не в «лишнем» проводе.

Какие механизмы бывают под одной клавишей

Обычный выключатель размыкает одну цепь. Проходной переключатель соединяет общий контакт с одним из двух других и обычно имеет три электрически разных вывода. Перекрёстный механизм переключает две проходящие связи и обычно имеет четыре вывода. Его ставят между проходными переключателями, когда одним освещением нужно управлять из трёх или большего числа мест.

Различие показано, например, в документации Legrand Mallia, где приведены обычная, проходная и промежуточная схемы. Это иллюстрация функций; конкретные обозначения клемм вашего механизма необходимо прочитать на его корпусе. Несколько отверстий одного зажима также могут быть электрически общими, поэтому считать только отверстия недостаточно.

Что настораживает на фотографии

У рабочих клемм видна жёлто-зелёная изоляция. Этот цвет предназначен для защитного проводника PE и не должен использоваться как обычная переключаемая жила. По фотографии нельзя установить, куда она уходит и каким напряжением может оказаться нагружена. Называть её «землёй» только по цвету здесь опасно, поскольку она уже заведена в механизм переключения.

Пока назначение жил не установлено, питание участка следует оставить отключённым. Не касайтесь выведенного из коробки механизма при включённой линии и не проверяйте комбинации проводов под напряжением. Самостоятельная изоляция одного конца может нарушить управление, оставить фазу на неожиданном участке или скрыть существующую ошибку проводки.

Как правильно подобрать замену

Нужно установить число мест управления этим светом, сфотографировать читаемо схему старого и нового механизмов и записать их артикулы. После снятия напряжения электрик определяет фактические соединения и пары жил. Если старый аппарат действительно перекрёстный, для сохранения существующей схемы нужен соответствующий перекрёстный механизм с нужной коммутационной способностью, а не проходной на три вывода.

Одновременно необходимо исправить применение жёлто-зелёной жилы, выбрав решение, соответствующее требованиям к маркировке и защитным проводникам. Просто считать её «ещё одним проводом» и повторять монтаж по старой фотографии недостаточно. После замены проверяют управление из всех точек во всех положениях, надёжность клемм и отсутствие повреждённой изоляции. Если же обследование покажет иную схему, например двойное присоединение к общей клемме, решение будет другим. Фотография позволяет заподозрить перекрёстный аппарат, но окончательное подключение должно опираться на его схему и проверенное назначение каждой жилы.
