Расчёт количества точечных светильников: формула и пример

Количество точечных светильников рассчитывают по световому потоку в люменах и нужной освещённости в люксах. Мощность в ваттах показывает расход электроэнергии: одинаковые по мощности споты могут давать разный световой поток и распределять его по-разному. Поэтому правило «один светильник на два квадратных метра» не даёт надёжного результата.

Для предварительного расчёта нужны площадь, назначение комнаты, параметры конкретного светильника и условия помещения. Затем проверяют размещение: достаточная средняя освещённость ещё не исключает тёмные участки или слепящий свет. Ниже — формула, ручной пример и схема, показывающая, как перейти от числа светильников к плану.

Какие данные нужны для расчёта

Люмены, люксы и ватты не взаимозаменяемы. Один люкс соответствует одному люмену падающего светового потока на квадратный метр поверхности. Делить весь поток ламп на площадь без поправок можно только как идеализированную оценку: часть света уходит на стены и другие поверхности. Фотометрические величины и роль обслуживания разъясняет справочник Zumtobel, раздел Lighting technology.

Для встроенного LED-светильника используйте световой поток светильника, а не отдельных светодиодов внутри. У спота со сменной лампой поток на упаковке относится к лампе; корпус и оптика могут изменить выходящий поток. Важно, чтобы исходный поток и коэффициент использования относились к одной методике: потери в светильнике нельзя ни пропустить, ни учесть дважды. Для диммируемой или многорежимной модели нужны данные выбранного режима.

Как выбрать освещённость и расчётную поверхность

Сначала определите назначение освещения. Общий свет комнаты, свет над письменным столом, подсветка столешницы и декоративные акценты решают разные задачи. Значение для пола нельзя автоматически переносить на стол и считать проверкой рабочего места.

В России проектные требования выбирают по применимым документам, включая СП 52.13330.2016 «Естественное и искусственное освещение» с изменениями. Для выбранной строки норм нужны одновременно вид помещения, поверхность нормирования и остальные показатели качества света. Одного числа люксов без этих условий недостаточно.

В ручном примере ниже 200 лк — условная цель по средней поддерживаемой освещённости, выбранная для демонстрации формулы. Это не объявленная норма для любой спальни, кухни или ванной. Если требование задано по минимальной освещённости, проверка только среднего значения его не подтверждает.

Формула количества светильников по световому потоку

Для предварительной оценки общего освещения одинаковыми светильниками:

N = округление вверх [E × S / (Φ × UF × MF)].

Здесь N — количество светильников, E — целевая средняя поддерживаемая освещённость в люксах, S — площадь в м², Φ — начальный световой поток одного светильника в люменах. UF описывает использование потока на выбранной поверхности; MF — его уменьшение в процессе эксплуатации. Оба коэффициента должны соответствовать рассматриваемому помещению и осветительной установке.

Если вместо MF применяют коэффициент запаса K_з = 1 / MF, формула принимает вид N = округление вверх [E × S × K_з / (Φ × UF)]. Одновременно умножать на K_з и делить на MF нельзя: получится двойной запас.

Простая формула оценивает среднее значение на плоскости. Производитель Thorn в описании метода светового потока также относит такой расчёт к приближённому и учитывает размеры, высоту, отражение поверхностей и обслуживание. Для узких направленных спотов, сложной геометрии и локального света нужны распределение силы света и расчёт освещённости по точкам.

После округления полезно пересчитать результат: E_ср ≈ N × Φ × UF × MF / S. Это проверяет арифметику и показывает запас относительно выбранной средней цели; равномерность и ослеплённость проверяют отдельно.

Ручной пример: комната 12 м²

Пусть комната имеет размеры 4 × 3 м. В учебном примере выбраны одинаковые светильники с условным потоком 600 лм каждый, цель — 200 лк в среднем, UF = 0,60, MF = 0,80. Это заданные для упражнения параметры, а не результаты расчёта конкретной модели и не универсальные коэффициенты для светлой комнаты.

1. Площадь: S = 4 × 3 = 12 м².
2. Световой поток с учётом принятых коэффициентов на один светильник: 600 × 0,60 × 0,80 = 288 лм.
3. Расчётное количество: N = 200 × 12 / 288 = 8,33…. Округляем вверх: 9 светильников.
4. Проверка средней поддерживаемой освещённости: 9 × 600 × 0,60 × 0,80 / 12 = 216 лк.

Всего светильники излучают 9 × 600 = 5400 лм. В принятой модели начальная средняя освещённость без уменьшения на MF составит 270 лк, а поддерживаемая — 216 лк. Эти значения не означают, что в каждом углу комнаты будет ровно столько же.

Почему нельзя угадывать UF. При той же площади, цели, потоке и MF = 0,80 изменение только UF заметно меняет ответ:

Таблица показывает неопределённость при неизвестной оптике и условиях. Выбирать удобный коэффициент, чтобы получить желаемое число светильников, нельзя: для закупки проверьте модель в светотехническом расчёте.

Как разместить рассчитанное количество спотов

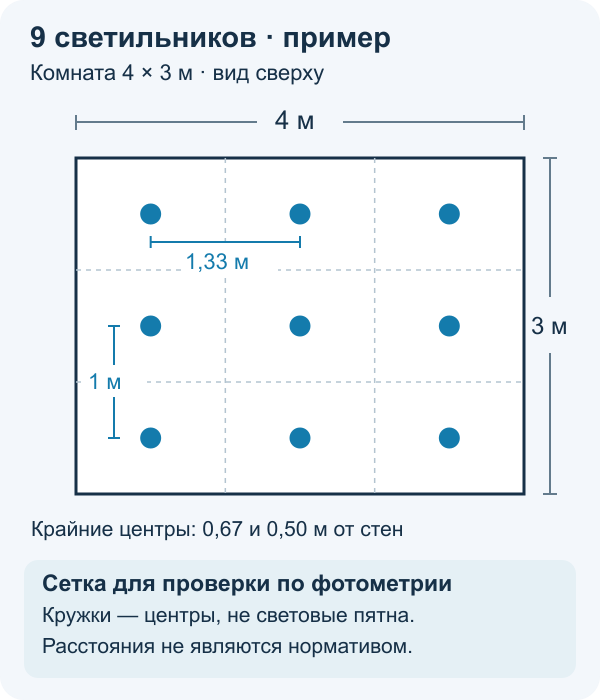

Девять светильников из примера можно начать проверять с сетки 3 × 3. Для прямоугольника 4 × 3 м равномерная геометрическая сетка даст шаг между центрами примерно 1,33 м по длинной стороне и 1,00 м по короткой. Отступ до крайних центров при половине шага составит примерно 0,67 и 0,50 м соответственно. Это один вариант расстановки для проверки, а не нормативные расстояния или гарантия равномерного света.

Открыть схему в полном размере

На реальном плане сначала учитывают мебель, рабочие поверхности, места отдыха и направление взгляда. Не ставьте все споты только по красивому периметру, если центру комнаты нужен общий свет. Для чтения, зеркала или кухни может понадобиться отдельное локальное освещение; добавлять одинаковые потолочные точки по всей площади не всегда разумно.

Проверьте высоту от светильника до нужной плоскости. Например, при светильнике на 2,70 м и условной рабочей плоскости на 0,80 м расчётная высота составляет 1,90 м, а не 2,70 м. Нельзя автоматически увеличивать количество в полтора раза при переходе потолка через отметку 3 м: влияние высоты связано с оптикой и геометрией.

Для симметричного светового пучка, направленного перпендикулярно плоскости, геометрический диаметр на ней оценивают как D = 2 × h × tan(α / 2), где α — полный угол пучка. При h = 1,90 м и α = 60° получится D ≈ 2,19 м. Но это не диаметр круга с одинаковой освещённостью. По определению ERCO, угол пучка соответствует направлениям с половиной максимальной силы света; свет за этой границей не исчезает.

По одному диаметру пучка нельзя назначить допустимый шаг: нужны фотометрические данные светильника — файл IES/LDT или соответствующий отчёт производителя. Для расчёта в DIALux/Relux задают помещение, отражение поверхностей, мебель и светильники; проверяют средние и минимальные значения, равномерность и зрительный комфорт.

Как использовать калькулятор на сайте

В калькуляторе расчёта освещения комнаты укажите размеры помещения, среднюю цель в люксах, поток одного светильника в люменах и свои коэффициенты UF и MF. Инструмент округляет количество вверх и показывает расчётную среднюю поддерживаемую освещённость при полученном числе приборов.

Кнопка учебного примера подставляет условия из этой статьи; для своего помещения замените их обоснованными значениями. Калькулятор не определяет минимальную освещённость, равномерность и слепимость и не выбирает коэффициенты автоматически. Проверку расстановки по фотометрии конкретной модели проводят отдельно.

Что проверить перед покупкой и монтажом

• Параметры именно выбранной модели: выходной световой поток, угол и кривая силы света, мощность, цветовая температура, цветопередача, пульсация и управление. Одинаковые ватты не делают разные модели взаимозаменяемыми.
• Совместимость с потолком: посадочный размер, глубина корпуса и драйвера, допустимые зазоры, отвод тепла и требования к материалу потолка — по инструкции светильника и потолочной системы.
• Работу режимов: какие группы включаются отдельно, нужен ли диммер и совместим ли он с драйверами. Приглушённый режим не обязан обеспечивать освещённость рабочего режима.
• Условия помещения: размещение в ванной и других особых зонах определяет не только число светильников. Нужны подходящие исполнение и защита, выбранные для конкретного места установки.
• Проверку результата: после монтажа освещённость измеряют люксметром на принятой поверхности в нескольких точках с учётом внешнего света. Одно измерение непосредственно под спотом не характеризует всю комнату.

Вытянутый коридор удобнее рассматривать отдельно по его геометрии и маршрутам движения; дополнительные идеи собраны в статье об освещении коридора. Итогом подбора должны стать конкретная модель, проверенная раскладка и понятные режимы света, а не только число точек на потолке.
