В нашей прошлой статье про виды заземления, были описаны системы электроснабжения и их достоинства. Также описывалась современная система снабжения TN-C-S, в которой PEN проводник разделяется на два отдельных проводника: защитный PE и ноль N. Они выполняют разную функцию, что необходимо в целях электробезопасности. В этой статье мы хотели бы рассказать вам, где должно быть выполнено разделение PEN проводника на PE и N согласно ПУЭ.

Зачем нужно разделять PEN-проводник

PEN проводник — это совмещённые в одном проводе рабочий и защитный нулевой провод. Системы электроснабжения, применявшиеся ранее и называемые TN-C, содержат именно такой проводник, совмещающий ноль и землю. Такая система является потенциально опасной и не обеспечивает условий для защиты от поражающих факторов электрического тока при повреждении PEN. Если указанный проводник каким-то образом окажется в нерабочем состоянии, то электроустановка окажется как без рабочего нулевого проводника, так и без защитного заземления.

В настоящее время системе TN-C пришла на смену более совершенная в отношении электробезопасности система TN-C-S или TN-S. Её использование для электроприёмников, подключенных от сети 380/220В, содержится в п. 7.1.13 (см. Главу 7.1 ПУЭ). В этом же пункте рекомендуется переключение жилых и общественных зданий при их реконструкции с пониженного напряжения 220/127 В и системы заземления TN-C на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Если вы живете в старом частном доме или «хрущевке», то есть вероятность, что тип системы заземления вашего жилища именно TN-C. В многоквартирном доме при наличии PEN-проводника (см. рис. 1) его подключение производится поэтажно в общих щитках.

Система ТN-C в многоквартирном доме

Если происходит разрыв проводника PEN или контакта в щите, и фаза не отключится, а электроустановка квартиры останется под напряжением, в то время, как защитный проводник не будет действовать. Фактически при прикосновении к частям оборудования, находящимся под напряжением, человек попадет под действие электрического тока и защита не сработает.

В частном доме может наблюдаться аналогичное явление при совмещенном PEN-проводнике. Разница в том, что частный дом может не иметь этажных щитов, а иметь один вводной щит.

Для того, чтобы подключить все оборудование, в том числе и защитные контакты в розетках, к системе заземления, необходимо перевести заземление ТN-C на TN-C-S, то есть разделить PEN проводник на два независимых провода PE и N.

Кроме ПУЭ, требование разделения совмещённого проводника PEN на вводе в электроустановки жилых и общественных зданий, торговых предприятий, медицинских учреждений, содержится в ГОСТ Р 50571.1-2009 (п.312.2.1).

Как выполнить разделение

В жилых зданиях: частных домах, коттеджах и дачах это нужно делать в вводных щитах учета до счетчика, а в многоквартирных домах и остальных зданиях это можно выполнить в ВРУ.

После разделения в вводном щите PEN проводника на N и PE объединять их далее в другом месте электрической установки по ходу распределения энергии запрещается. Это требование закреплено в п. 1.7.131 ПУЭ (см. Главу 1.7).

Требования ПУЭ также определяют, что при монтаже в месте разделения PEN-проводника на нулевой защитный и нулевой рабочий провода необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или ГЗШ (шине-расцепителю, рис. 2) или шине нулевого защитного-проводника.

Расщепление совмещенного провода

Если на вводе отсутствует коммутационный аппарат или автоматический выключатель, то использование шины расцепителя теряет смысл, так как оно создает лишние болтовые соединения, где может ухудшиться контакт.

Таким образом, необходимо для разделения проводника иметь две шины. Одну шину нужно будет использовать для подключения нулевых защитных проводов, вторую — для нулевых рабочих.

При монтаже обе шины могут соединяться между собой с помощью кабельной перемычки. Вводной совмещённый PEN проводник подключается сначала к шине PE, а затем от этой шины отводится перемычка на шину N.

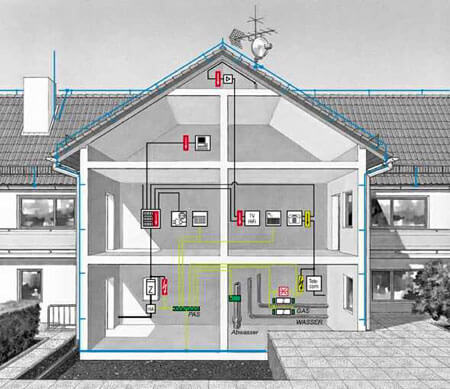

В соответствии с требованиями ПУЭ (п 1.7.61) при использовании системы TN требуется сделать повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах, используя в первую очередь естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

Если естественные заземлители отсутствуют, то монтируется искусственное заземление и соединяется с шиной PE, к которой уже подключен PEN проводник.

При однофазном и трехфазном вводе принцип разделения совещенного проводника одинаков. Разница в том, что в однофазной системе электроснабжения один вводной фазный провод, а в трехфазной — три фазных провода.

В новых квартирах с системой заземления TN-C-S разделение совмещенного проводника на нулевой рабочий и нулевой защитный производят в ГРЩ. От него уже идут два провода отдельно на этажный щит и в квартиры, как показано на схеме ниже:

Разделение PEN-проводника в многоквартирном доме при системе TN-C-S

Напоследок рекомендуем просмотреть полезные видео по теме:

Ответ специалиста

Требования к защитным проводникам

Вот и все, что хотелось рассказать вам о том, где должно быть выполнено разделение PEN проводника на PE и N по правилам ПУЭ. Еще раз дублируем ответ, чтобы вы наверняка запомнили: в частных домах провод нужно разделять до счетчика перед вводным коммутационным аппаратом, а в квартирах это делается в ГРЩ.
